旋渦泵
2013-04-26
旋渦泵（也稱渦流泵）是一種葉片泵。主要由葉輪、泵體和泵蓋組成。葉輪是一個圓盤，圓周上的葉片呈放射狀均勻排列。泵體和葉輪間形成環形流道，吸入口和排出口均在葉輪的外圓周處。吸入口與排出口之間有隔板，由此將吸入口和排出口隔離開。
泵內的液體分為兩部分：葉片間的液體和流道內的液體。當葉輪旋轉時，在離心力的作用下，葉輪內液體的圓周速度大于流道內液體的圓周速度，故形“環形流動”。又由于自吸入口至排出口液體跟著葉輪前進，這兩種運動的合成結果，就使液體產生與葉輪轉向相同的“縱向旋渦”。因而得到旋渦泵之名。需要特別指出的是，液體質點在泵體流道內的圓周速度小于葉輪的圓周速度。
在縱向旋渦過程中，液體質點多次進入葉輪葉片間，通過葉輪葉片把能量傳遞給流道內的液體質點。液體質點每經過一次葉片，就獲得一次能量。這也是相同葉輪外徑情況下，旋渦泵比其它葉片泵揚程高的原因。并不是所有液體質點都通過葉輪,隨著流量的增加，“環形流動”減弱。當流量為零時，“環形流動”揚程高。
由于流道內液體是通過液體撞擊而傳遞能量。同時也造成較大撞擊損失，因此旋渦泵的效率比較低。
旋渦泵檢修時應測量的間隙
1、葉輪與兩側蓋板的軸向間隙。一般2a=0.17～020毫米，用壓鉛絲法測量。
2、葉輪與泵殼的徑向間隙。一般半徑方向上取c=0.15～0.20毫米，用塞尺測量。
3、軸承間隙，一般取b=0.10毫米左右，用塞尺或游標卡尺測量。
4、連軸器裝配間隙。一般i=1毫米，d=4±0.5毫米，用游標卡尺和測深尺測量。
5、葉輪與鍵的配合和葉輪與軸的配合都是滑動配合。鍵的頂部間隙應不小于0.20毫米，兩測間隙應為0.01～0.04毫米。
計算公式如下：
H=φu2/2g
Q=cF
式中
u——葉輪圓周速度；
φ——系數，取3.5～4.5;
F——槽道截面積；
C——槽道內液流速度，近似取c=u/2或（0.55～0.65）u。
葉輪的葉片一般為24～60片。
旋渦泵的特性曲線與離心泵有些相似，但顯得較陡峭，它的流量小，而壓頭大，但效率不高。旋渦泵的側面間隙（即葉輪與蓋板之間的縫隙）不能取得太大，否則將明顯降低效率，所以這種泵只能輸送比較純凈的液體。

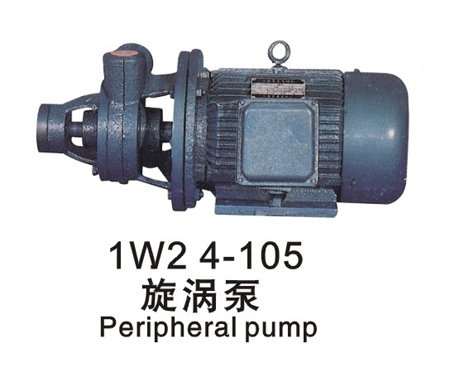

.jpg)
