三螺桿泵結構圖和工作原理

2016-01-18

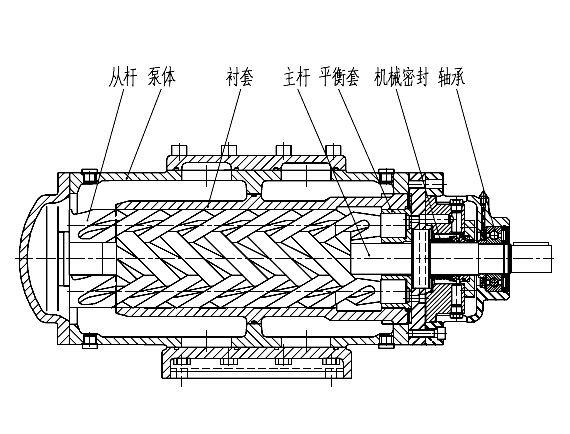

三螺桿泵結構圖

三螺桿泵主要是由固定在泵體中的襯套(泵缸)以及安插在泵缸中的主動螺桿和與其嚙合的兩根從動螺桿所組成。三根互相嚙合的螺桿,在三螺桿泵泵缸內按每個導程形成為一個密封腔,造成吸排口之間的密封。

三螺桿泵

三螺桿泵工作時,由于兩從動螺桿與主動螺桿左右對稱嚙合,故作用在主動螺桿上的徑向力完全平衡,主動螺桿不承受彎曲負荷。從動螺桿所受徑向力沿其整個長度都由泵缸襯套來支承,因此,不需要在外端另設軸承,基本上也不承受彎曲負荷。在運行中,螺桿外圓表面和泵缸內壁之間形成的一層油膜,可防止金屬之間的直接接觸,使螺桿齒面的磨損大大減少。
三螺桿泵工作時,兩端分別作用著液體的吸排壓力,因此對螺桿要產生軸向推力。對于壓差小于10千克力/cm2的小型泵,可以采用止推軸承。此外,還通過主動螺桿的中央油孔將高壓油引入各螺桿軸套的底部,從而在螺桿下端產生一個與軸向推力方向相反的平衡推力。螺桿泵和其它容積泵一樣,當泵的排出口完全封閉時,泵內的壓力就會上升到使泵損壞或使電動機過載的危險程度。所以,在泵的吸排口處,就必須設置安全閥。
三螺桿泵的軸封,通常采用機械軸封,并可根據工作壓力的高低采取不同的形式。
