磁力泵的知識

2019-08-28

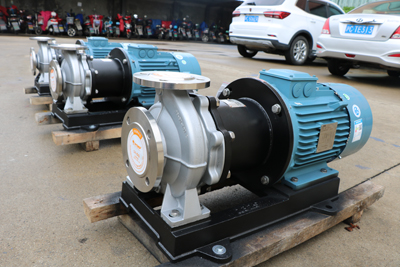

磁力驅動泵是在離心泵的基礎上,采用磁力耦合實現力矩的無接觸傳遞,無軸封、全密封、無泄漏、耐腐蝕、無污染的新型離心式化工流程泵。

磁力泵是一種不存在動密封的無泄漏流體輸送機械。主要針對葉片泵中的離心泵進行設計,通常由泵體、隔離套及連接部件組成能夠承受壓力的屏蔽密封腔體。在密封腔體的外部有一個旋轉的永磁場,并通過磁場的作用,帶動密封腔體內部的磁性轉子部件同步旋轉,而密封腔體內部的轉子部件帶動葉輪實現對流體的做功。由于由定子部件組成的屏蔽密封腔體不存在動密封,并且?guī)?dòng)葉輪做功的旋轉軸不穿出屏蔽密封腔體,從而保證了磁力泵的零泄漏、無污染。

01 磁力泵的結構原理

1. 磁力驅動泵(簡稱磁力泵)通常由電動機、強力耦合器和離心泵組成,其主要特點是利用磁力耦合器傳遞動力,當電動機帶動磁力耦合器外磁轉子旋轉時,磁力線穿過間隙和隔離套,作用于內磁轉子上,使泵轉子與電動機同步旋轉,無機械接觸地傳遞扭矩,在泵軸的動力輸入端,由于液體被封閉在靜止的隔離套內,沒有動密封,因而完全無泄漏。

2. 磁力驅動泵運用先進的技術設計,在水力上遵循了原離心泵的高效性和可靠性。它取消了傳統的機械密封裝置,將電動機與泵的剛性連接改為無接觸的柔性連接,從根本上消除了軸封泄漏。

02 磁力泵的適用范圍及輸送介質

磁力驅動離心式化工流程泵,它廣泛適用于化工、石油化工、冶金、制藥、印染、造紙、電鍍等企業的生產流程輸送腐蝕性的或不允許污染的、相對密度在1.84以下、黏度類似于水、不含鐵屑雜質和固體顆粒的液體,特別適用于易燃、易爆、易揮發液體和有毒及貴重介質的輸送。

03 磁力泵的傳動特點及傳動方式

1. 傳動特點

磁力泵磁力傳動采用了拉推密集型圓筒形結構,在同樣磁體積的情況下其能傳遞的扭矩是分散型磁結構的1.5倍左右,這種結構將磁能的利用率發揮出來,同時內、外轉子的重量也大為減輕,減低了轉子系的重量和不平衡性對滑動軸承的影響。

2. 傳動形式

磁力傳動有兩種結構形式。

(1) 圓盤形磁力聯軸器

圓盤形磁力聯軸器由兩個面對面的環形磁體及其中間的隔離套組成。兩磁體之間會產生較大的軸向力,必須采用平衡軸向力的措施和加厚隔離套,否則會使隔離套變形以至于損壞。

(2) 圓筒形磁力聯軸器

圓筒形磁力聯軸器沒有軸向力。圓筒形磁力聯軸器由內外轉子組成。內外轉子的基體由能被磁化的普通鋼材制造。在內轉子的外圓面和外轉子的內圓面的平行軸線方向緊密排列多塊永磁體,形成“組合拉推磁路”。理論和實踐證明,這種圓筒形的“組合拉推磁路”在相同的磁路參數下,單位磁體積能夠獲得較大的傳動力矩,約是傳統分散型磁路的4倍。磁力泵采用的便是這種圓筒形“組合拉推磁路”
