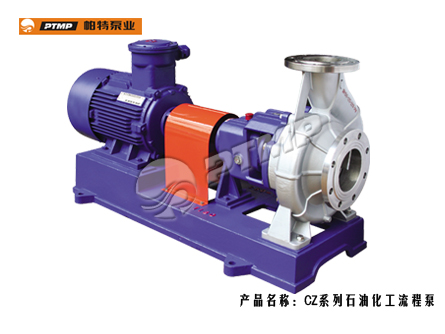

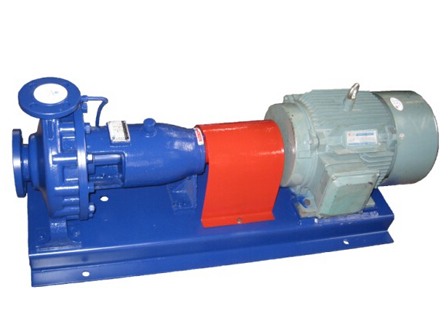

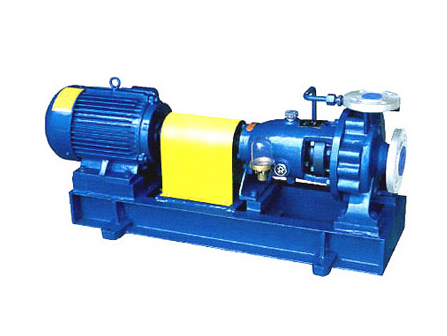

PTCZ型化工流程泵
產品類別:化工泵系列 |
產品名稱:PTCZ型化工流程泵 |
性能數據 |
流量范圍 |
13~2000m3/h |
揚程范圍 |
14~160m | |
介質溫度 |
-80℃~300℃ | |
環境溫度 | 不超過40℃ | |
工作壓力 | ≤2.5MPa | |
電機數據 | 配套功率 | 1.1KW~160KW |
電壓 | 380V、440V | |
頻率 | 50HZ、60HZ | |
轉數 | 1450/2900r/min | |
防護等級 | IP54/IP55/IP65 | |
絕緣等級 | F | |
材料 | 泵體、泵蓋、葉輪 | 不銹鋼 |
泵軸 | 不銹鋼 | |
機械密封 | 石墨、碳化鎢、碳化硅、硬質合金等 |
- 產品概述
- 工作原理
- 產品用途
- 型號意義
- 應用案例
- 性能參數
- 結構圖
PTCZ型臥式化工流程泵是在IH泵基礎上改進設計而成,其結構形式為臥式懸架,徑向剖開,后開門,單級單吸化工離心泵符合API610以及ISO2858/DIN24256標準,綜合性能全面超過IH泵,主要用于石油、化工、合成纖維、化肥、電站、冶金、食品及醫藥等工業部門輸送清潔或含有顆粒的液體、低溫或高溫的液體中性或有腐蝕性的液體,輸送介質的溫度一般為-45℃-180℃。
PTCZ型化工泵的性能范圍包括了IH系列化工泵所有性能,其效率、汽蝕性能等指標均超過IH泵,可與IH型泵進行單機互換。

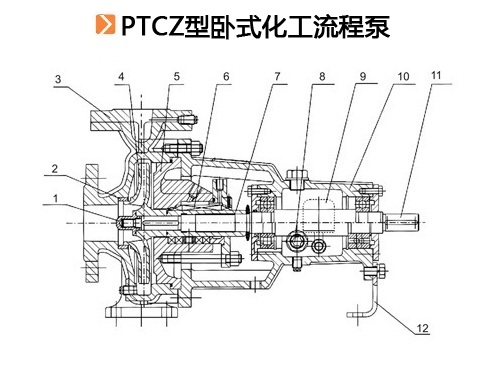

結構說明:
1、泵為單級、臥式、蝸殼泵。泵體為腳支撐,單吸葉輪。軸向吸入,徑向排出;
2、由副葉片或葉輪上的平衡孔進行水力平衡;
3、部分規格的泵體設計成雙蝸殼體,以平衡徑向力;
4、軸封即可采用軟填料密封(可冷卻,也可不冷卻),也可采用各種結構的單、雙端面機械密封(可采用平衡型);
5、吸入及排出管法蘭的額定壓力等級相同。
6、軸承用潔凈的22號機械油潤滑。
7、泵的旋轉方向:從原動機端看,為順時針旋轉。
產品用途
主要用于輸送低溫或高溫液體,中性或有腐蝕性液體,清潔或含有固體顆粒的液體,特別適用于化學,石油化學工業,煉油廠,造紙廠,紙漿業和制糖業及特殊要求的介質。
產品特點
1,采用圓柱滾子軸承和背靠背推理軸承配對,甩油環烯油潤滑,承受載荷的能力強
2,泵主軸軸徑尺寸充裕(重型),整機運行平穩
3,軸封采用單(雙)端面,波紋管等形式的機械密封,也可采用軟填料密封,能使用各種條件下的密封要求
4,軸向力由副葉片或平衡孔平衡,對于徑向力大的規格采取了雙殼體設計
5,整個懸架包括軸,葉輪,軸封,泵蓋等形成一個阻隔建,可不必拆卸寫,管路就能進行泵檢修修護,當采用加長聯軸器時,電機不必拆下
6,泵法蘭采用PN16和PN25兩種壓力等級(隨材料而變),也可適用于ANSI標準125或150等級
產品用途
主要用于輸送低溫或高溫液體,中性或有腐蝕性液體,清潔或含有固體顆粒的液體,特別適用于化學,石油化學工業,煉油廠,造紙廠,紙漿業和制糖業及特殊要求的介質。
型號意義
例:PTCZ32-160
PT-帕特代號
CZ-化工流程泵
32-泵出口直徑50(mm)
160-葉輪名義直徑315(mm)
