JYMD型液壓隔膜計量泵



 產品類別:計量泵系列
 產品名稱:JYMD型液壓隔膜計量泵

性能數據

流量范圍

46~3600L/h

壓力范圍

25~0.32MPa

介質溫度

-50℃~350℃
環境溫度 不超過40℃
工作壓力 ≤1.6MPa
電機數據 配套功率 2.2KW~4KW
電壓 220V、380V
頻率 50HZ、60HZ
轉數 1450r/min
防護等級 IP55
絕緣等級 F
材料 泵體、泵蓋、葉輪 PVCPTFE不銹鋼
閥球 陶瓷不銹鋼
閥座、隔膜 聚四氟乙烯

  • 產品概述
  • 工作原理
  • 產品用途
  • 型號意義
  • 應用案例
  • 性能參數
  • 結構圖

JYMD型液壓隔膜計量泵

1、無動密封,無泄漏,維修簡單;
2、工作壓力可達30MPa,計量精度可達±1%;
3、計量精度優于機械隔膜泵,密封性能優于柱塞泵;
4、流量大小控制通過調節沖程長度和變頻調速來實現,配沖程調節器可以實現遠程自動控制;
5、介質的使用溫度不宜超過100℃,不宜低于-30℃,否則影響隔膜壽命;
6、新型的三閥結構,限位補油機構的應用,既保證液壓腔內的液壓油充滿度,又避免補油過量,防止液壓沖擊,從而使隔膜兩側受力平衡,提高隔膜的使用壽命,隔膜壽命可提高8000h以上;
7、在輸送特殊介質時,可采用雙隔膜帶隔膜破裂報警裝置,防止隔膜破裂時,介質與液壓油混合引起事故。

  電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動,由偏心輪帶動挺桿在導筒內作往復運動。連同柱塞,通過單向閥的作用使泵腔內逐漸形成真空,吸入閥打開,吸入液體;當柱塞向前死點移動時,此時吸入閥關閉,排出閥打開,液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。



適用于由一般的常溫清水直至具有腐蝕,易揮發、易結晶、易燃、易爆、劇毒、惡臭、腐蝕性強,比重大、中等粘度,有放射性或其他貴重液體等。同時也可以輸送懸浮液體,對一些為防止隔膜破裂后,介質與液壓油混合引起事故,對易燃易爆、劇毒及貴重液體時,可選用雙隔膜計量泵并帶隔膜破裂報警裝置。

例:2JYMZ-630/0.3-L-B-IV
2-聯(缸)數,單缸不標
J-計量泵
YM-YM:液壓隔膜式,M:機械隔膜式,柱塞泵不標
Z-機座號(W:微機座,X:小機座,D:大機座,T:特大機座)
630-額定流量(L/h)
0.3-額定排除壓力(MPa)
L-特殊性能泵(BWW:夾套保溫型加溫型,L:冷卻,GN:高粘度,YB:隔膜破裂報警,P:變頻調節,DXD:帶數字控制器或行程調節器,XF:懸浮液)
B-B:防爆電機,普通電機不標
IV-液缸過流部分材料(I:304,Ⅱ:316(316L),Ⅲ:PVC,Ⅳ:PP,Ⅴ:PTFE,Ⅵ:陶瓷,Ⅶ哈氏合金,Ⅷ:20號合金)

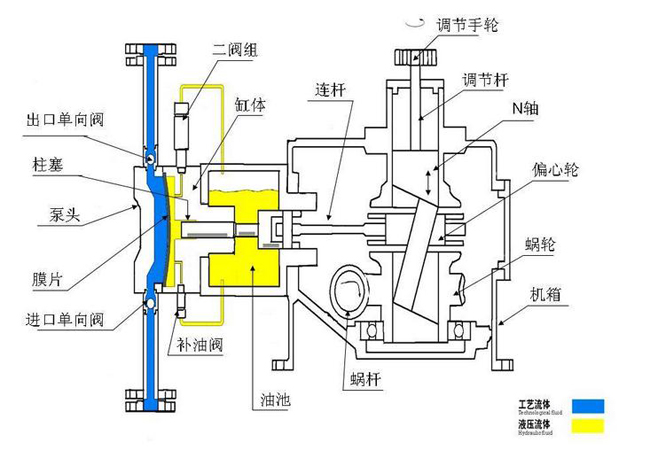

隔膜計量泵結構圖
