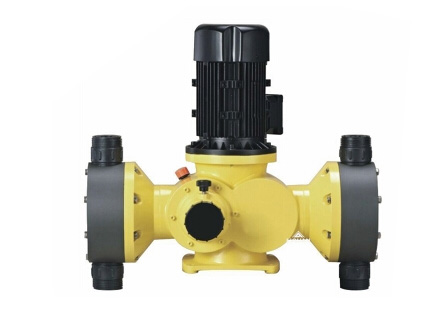

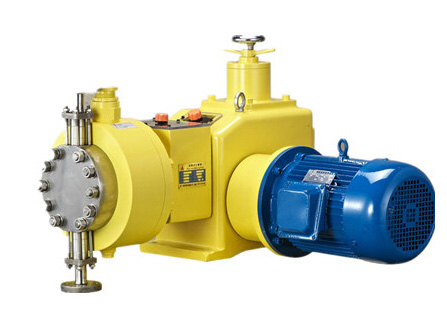

JWM型機械隔膜計量泵



 產品類別：計量泵系列
 產品名稱：JWM型機械隔膜計量泵

性能數據

流量范圍

 45~160L/h

壓力范圍

 0.3MPa

介質溫度

 -30℃~350℃
環境溫度 不超過40℃
工作壓力
電機數據 配套功率 0.18kw
電壓 220V、380V
頻率 50HZ、60HZ
轉數 1450r/min
防護等級 IP55
絕緣等級 F
材料 泵頭 PVC/PTFE/不銹鋼
閥球 陶瓷/不銹鋼
隔膜閥座 聚四氟乙烯

  • 產品概述
  • 工作原理
  • 型號意義
  • 應用案例
  • 性能參數
  • 結構圖

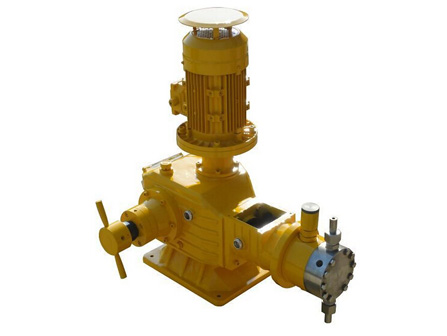

JWM型機械隔膜計量泵產品特點

1、螺桿副，偏心凸輪機構
2、流量Q=160L/h
3、額定排壓P2=0.3mpa
4、適應介質溫度-40-100℃，粘度<1000CP
5、流量控制方式：手動/自動調節沖程/數字變頻控制
6、泵頭可選材質：304、316L、PVC、PP、PVDF、PTFE等及合金材料
7、PTFE膜片
8、可選雙隔膜泵頭結構/帶隔膜破裂報警功能可選
9、泵在運行或停止?fàn)顟B(tài)均可調節流量
10、流量穩定精度±＜1％

　　電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動挺桿在導筒內作往復運動。連同柱塞，通過單向閥的作用使泵腔內逐漸形成真空，吸入閥打開，吸入液體；當柱塞向前死點移動時，此時吸入閥關閉，排出閥打開，液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。

例：2JYMZ-630/0.3-L-B-IV
2-聯（缸）數，單缸不標
J-計量泵
YM-YM：液壓隔膜式，M：機械隔膜式，柱塞泵不標
Z-機座號（W：微機座，X：小機座，D：大機座，T：特大機座）
630-額定流量（L/h）
0.3-額定排除壓力（MPa）
L-特殊性能泵（BWW：夾套保溫型加溫型，L：冷卻，GN：高粘度，YB：隔膜破裂報警，P：變頻調節，DXD：帶數字控制器或行程調節器，XF：懸浮液）
B-B：防爆電機，普通電機不標
IV-液缸過流部分材料（I：304，Ⅱ：316(316L)，Ⅲ：PVC，Ⅳ：PP，Ⅴ：PTFE，Ⅵ：陶瓷，Ⅶ哈氏合金，Ⅷ：20號合金）

隔膜計量泵結構圖
