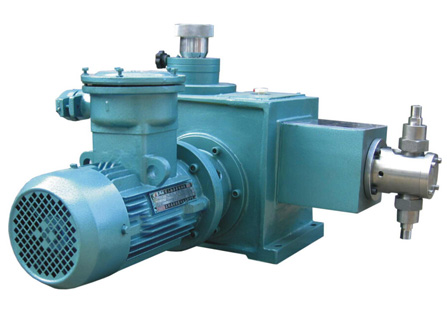

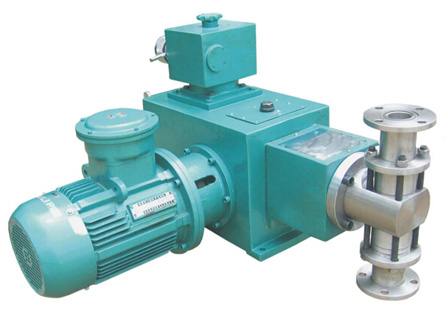

J-XⅡ型柱塞計量泵



 產品類別:計量泵系列
 產品名稱:J-XⅡ型柱塞計量泵

性能數據

流量范圍

3.8~310L/h

壓力范圍

0.8~50MPa

介質溫度

-30℃~350℃
環境溫度 不超過40℃
工作壓力
電機數據 配套功率 0.55KW~0.75KW
電壓 220V、380V
頻率 50HZ、60HZ
轉數 1450r/min
防護等級 IP55
絕緣等級 F
材料 泵頭 PTFE/不銹鋼
閥球 陶瓷/不銹鋼
閥座 聚四氟乙烯

  • 產品概述
  • 工作原理
  • 型號意義
  • 應用案例
  • 性能參數
  • 結構圖

J-XⅡ型柱塞計量泵產品特點

1、額定流量:310L/h。
2、額定排壓:50Mpa
3、適應介質溫度:≤250℃
4、過流零件可選材質:304、316L、20號合,哈氏合金、陶瓷等。
5、流量控制方式:手動/自動沖程調節/數字變頻控制實現外部信號自動控制。
6、泵在運行或停止?fàn)顟B(tài)下均可調節
7、可制單缸泵、雙缸泵和三缸泵流量可分別獨立調節
8、流量穩定粘度±1%。
9、進出口連接方式:卡套式焊接管接頭式和法蘭連接
10、根據用戶工藝要求,泵頭過流可制成保溫夾套型,電熱加溫型等。

  電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動,由偏心輪帶動挺桿在導筒內作往復運動。連同柱塞,通過單向閥的作用使泵腔內逐漸形成真空,吸入閥打開,吸入液體;當柱塞向前死點移動時,此時吸入閥關閉,排出閥打開,液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。



例:2JYMZ-630/0.3-L-B-IV
2-聯(缸)數,單缸不標
J-計量泵
YM-YM:液壓隔膜式,M:機械隔膜式,柱塞泵不標
Z-機座號(W:微機座,X:小機座,D:大機座,T:特大機座)
630-額定流量(L/h)
0.3-額定排除壓力(MPa)
L-特殊性能泵(BWW:夾套保溫型加溫型,L:冷卻,GN:高粘度,YB:隔膜破裂報警,P:變頻調節,DXD:帶數字控制器或行程調節器,XF:懸浮液)
B-B:防爆電機,普通電機不標
IV-液缸過流部分材料(I:304,Ⅱ:316(316L),Ⅲ:PVC,Ⅳ:PP,Ⅴ:PTFE,Ⅵ:陶瓷,Ⅶ哈氏合金,Ⅷ:20號合金)

隔膜計量泵結構圖
