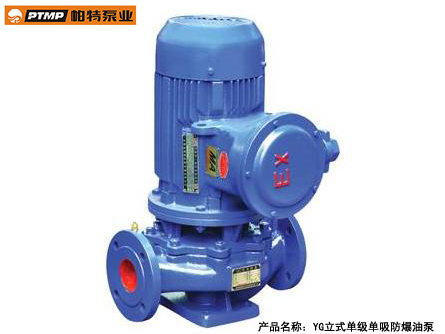

YG型立式單級單吸防爆油泵



 產品類別:油泵系列
 產品名稱:YG型立式單級單吸防爆油泵

性能數據

流量范圍

2~1800m3/h

揚程范圍

5~150m

介質溫度

-15℃<T<+105
環境溫度 不超過40℃
工作壓力 ≤1.6MPa
電機數據 配套功率 0.75KW~160KW
電壓 380V、440V
頻率 50HZ、60HZ
轉數 980/1450/2900r/min
防護等級 IP54/IP55/IP65
絕緣等級 F
材料 泵體、端蓋、葉輪 鑄鐵/不銹鋼
泵軸 45#鋼/不銹鋼
機械密封 石墨、碳化鎢、碳化硅、硬質合金等



  • 產品概述
  • 工作原理
  • 產品用途
  • 型號意義
  • 應用案例
  • 性能參數
  • 結構圖

YG型立式單級單吸防爆油泵,是自行研究開發的新一代節能、環保立式離心泵,同時根據使 用溫度、介質等不同在ISG型基礎上派聲生出適用熱水IRG。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀。

YG型立式單級單吸防爆油泵產品特點

1、吸入壓力≤1.0Mpa,或泵系統工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2、環境溫度<40℃,相對濕度<95%。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%,粒度<0.2mm.
注:如使用介質為帶有細小顆粒,請?jiān)谟嗀洉r(shí)說明,以便采用耐磨式機械密封。

YG型立式單級單吸防爆油泵,供輸送汽油、柴油、煤油等石油產品,使用溫度T-20-120

 型立式單級單吸防爆油泵適用于治金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市住房采暖循環用泵,使用溫度105℃以下。

例如:YG100-315(I)AB
YG-
單級單吸立式離心油泵
100-進出口口徑
315-
葉輪名義直徑
I-
擴流型
A
、B-葉輪經過幾次的切割

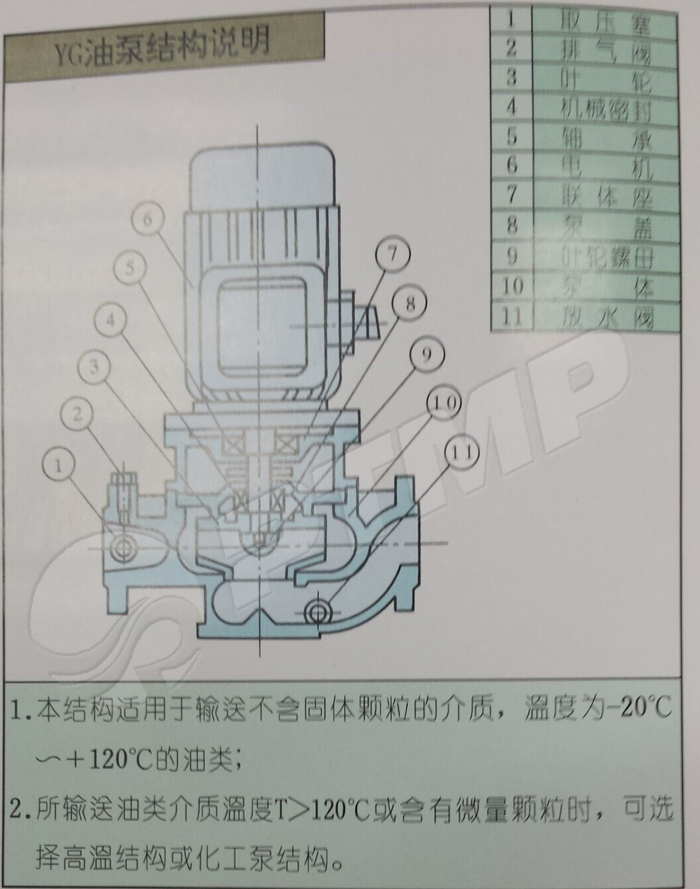

YG油泵結構圖
