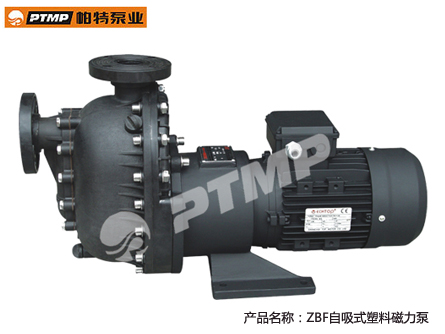

ZBF型塑料自吸泵



 產品類別:磁力泵系列
 產品名稱:ZBF型塑料自吸泵

性能數據

流量范圍

6.5~12.5m3/h

揚程范圍

10~32m

介質溫度

80
環境溫度 不超過40℃
海拔高度 不超過1000米
電機數據 配套功率 0.75KW~4KW
電壓 380V、440V
頻率 50HZ、60HZ
轉數 2900rpm
防護等級 IP54/IP55
絕緣等級 F
材料 泵體、泵蓋、葉輪 工程塑料PP
泵軸 45#鋼

  • 產品概述
  • 產品用途
  • 型號意義
  • 應用案例
  • 性能參數

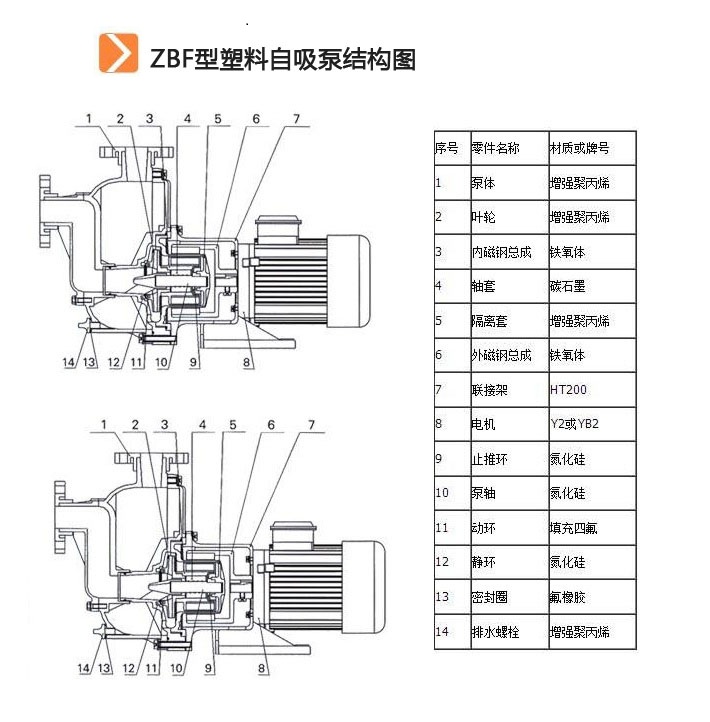

  • 結構圖

ZBF型塑料自吸泵是結合新型納米材料、自吸結構和磁力傳動技術,并經過公司技術人員反復研究試驗而成功的高新技術產品,具有自吸性能、腐蝕、無泄漏等優點。
    自吸塑料磁力泵采用外混式軸向回水結構,泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等組成,見示意圖。泵啟動后在離心力的作用下,吸水室中的剩余液體與進液管路中的空氣被葉輪攪拌成氣水混合物,混合物經蝸殼進入氣液分離室,隨著流速的減慢,導致氣水分離,空氣由泵出液口排出,液經回水孔返回泵內,經過多次循環,進液管道中的空氣被排凈,使泵內形成一定的真空度,達到自吸的作用。
    自吸塑料泵以靜密封取代動密封,使過流部件處于完全密封狀態,徹底解決了其它離心泵軸封無法避免的跑、冒、滴、漏、之弊病,過流部件的材料均采用耐腐蝕納米聚丙烯為主要材料.塑料自吸磁力泵使用范圍廣,耐腐蝕性能強,使用方便等優點.該泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,廣泛應用于石油,化工,制藥,印染,電鍍,食品,環保等企業的生產流程中輸送不含顆粒雜質的腐蝕性液體,尤其適用于易燃,易暴,易揮發,有毒和貴重液體的輸送.

ZBF型塑料自吸泵產品符-1995小磁力合JB/T7742傳動離心泵標準,為全磁力泵聯合設計的優化產品.結合國外的先進技術,采用外混式結構的自吸塑料磁力泵,該泵以增強聚丙烯為主要材料,自吸時間短,壽命長,是自動化遠程控制和流動輸送強腐蝕液體的無漏泵.

使用環境:-20-40℃,環境濕度:95%海撥高度:不超過1000米(大于時應在訂貨時是)

例如:ZBF40-125
ZB-自吸磁力轉動離心泵
F-過流部件為塑料
40-泵進出口直徑40(mm)
125-葉輪名義直徑125(mm)
