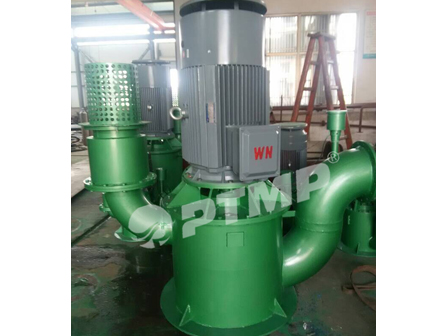

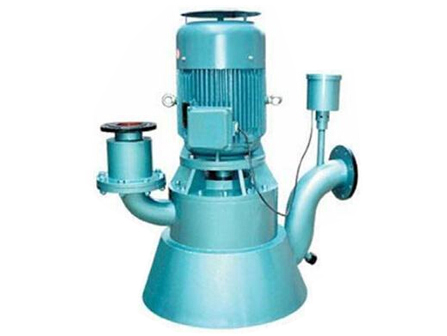

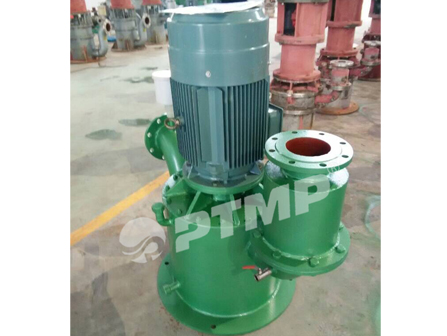

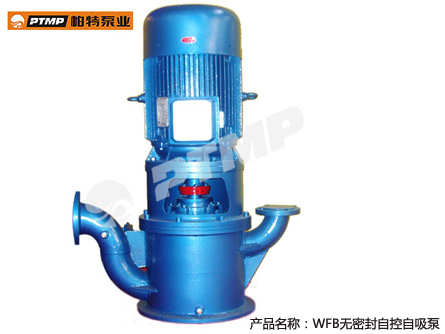

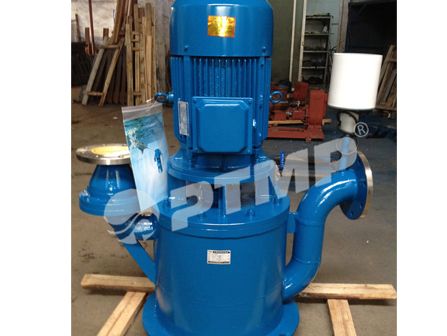

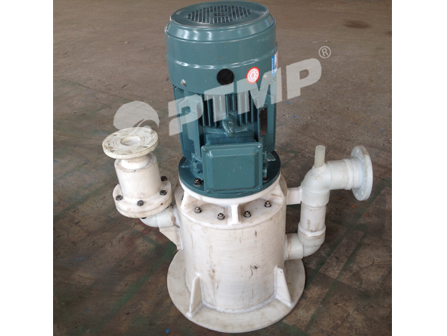

WFB型無密封自控自吸泵



 產品類別:自吸泵系列
 產品名稱:WFB型無密封自控自吸泵

性能數據

流量范圍

0.75~6800m3/h

揚程范圍

4~130m

介質溫度

≤150
環境溫度 不超過40℃
自吸高度 5~7m
電機數據 配套功率 0.75KW~900KW
電壓 380V/6000V/10000V
頻率 50HZ/60HZ
轉數 980/1450/2900r/min
防護等級 IP54/IP55
絕緣等級 F
材料 泵體、泵蓋、葉輪 鈦、鋼、增強聚丙烯、不銹鋼
泵軸 不銹鋼
機械密封 石墨、碳化鎢、碳化硅、不銹鋼、四氟

  • 產品概述
  • 工作原理
  • 產品用途
  • 型號意義
  • 應用案例
  • 性能參數

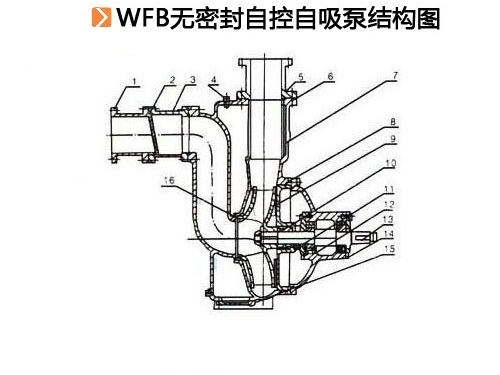

  • 結構圖

  WFB型無密封自控自吸泵,具有耐溫耐壓、“一次引流”、“終生自吸”等多種功能。目前生產321、304、316、316L、A3、PP(增強聚丙烯)等多種材質的系列整機,五種不同造型共一千余種規格。在電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘選礦、民用建筑等行業中廣泛適用,深受用戶的好評。

   1、本公司采用“泵用連環式多面離心密封裝置”,革除了傳統水泵的填料密封、盤根密封、機械密封、徹底制服了“跑、冒、滴、漏”,是替代各種長軸液下泵、潛水泵等的好設備。
   2、運行過程中密封裝置不摩擦,無麿損,使用壽命較同類產品長10倍以上。
   3、移植真空泵原理,自吸性能穩定可靠,采用“電動空氣控制閥”,真正實現了“一次引流,終生自吸”。
   4、振動小,噪音低,移動靈活,拆卸簡便、易于安裝,不需地腳固定。
   5、具有優越的自控功能,可高度自動化系統配套使用。

  自吸泵的工作原理是:水泵啟動前先在泵殼內灌滿水(或泵殼內自身存有水)。啟動后葉輪高速旋轉使葉輪槽道中的水流向渦殼,這時入口形成真空,使進水逆止門打開,吸入管內的空氣進入泵內,并經葉輪槽道到達外緣。



WFB型無密封自控自吸泵用途:

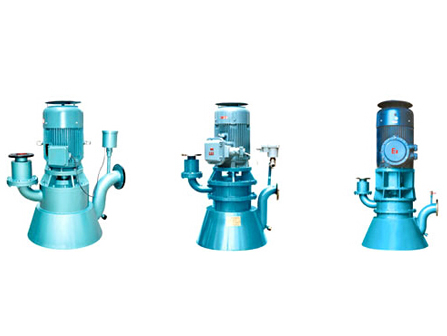

長方型、圓錐型為您提供了不同形式的安裝選擇余地;防爆型適用于易燃、易爆環境;戶外型借助安全的立體戶外罩,在露天工作的情況下,有效的防雨、防霧、防潮、防濕;推車移動型可將水泵推移到您所需要的任何工位上作業。
二、關于配套電機功率的說明
   為了合理的配套電機,我們借鑒發達國家的經驗,把水泵分為A、B、C三種工況適應等級,本說明書中配套的電機功率,是根據A級等級匹配的。您如在B、C級工況使用,可根據具體情況,相應降低配套電機功率。
  A級工況條件是:連續運行,吸程,流量,揚程三項性能均需達標(選定型號的規定標準);
  B級工況條件是:連續運行,三項性能只需兩項達標;
  C級工況條件是:間隔運行,三項性能只需一項達標;


50WFB-AD1
50:吸液口徑
WFB-無密封自控自吸泵
AD1-性能分類
