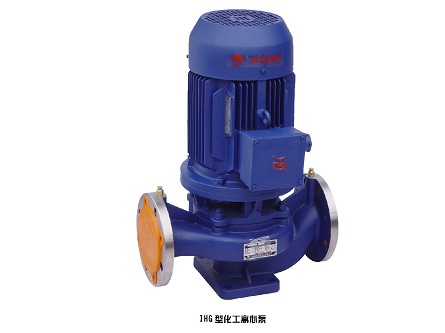

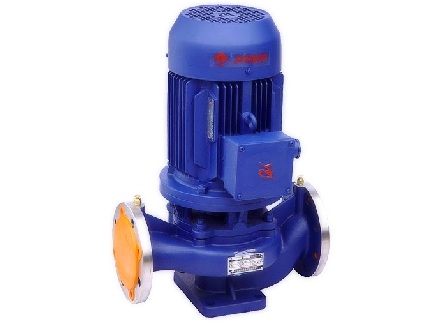

PTLH型立式化工泵
| 產品類別：化工泵系列 |
| 產品名稱：PTLH型立式化工泵 |
|
性能數據 |
流量范圍 |
3~300m3/h |
|
揚程范圍 |
12.5~80m | |
|
介質溫度 |
-50℃~105℃ | |
| 環境溫度 | 不超過40℃ | |
| 工作壓力 | ≤1.6Mpa | |
| 電機數據 | 配套功率 | 0.55~30KW |
| 電壓 | 380V、440V | |
| 頻率 | 50HZ、60HZ | |
| 轉數 | 2900rpm | |
| 防護等級 | IP54/IP55 | |
| 絕緣等級 | F | |
| 材料 | 泵體、泵蓋、葉輪 | 氟塑料 |
| 泵軸 | 45#鋼 | |
| 機械密封 | 石墨、碳化鎢、碳化硅、硬質合金等 |
- 產品概述
- 工作原理
- 產品用途
- 型號意義
- 應用案例
- 結構圖
產品概述
PTLH型立式化工泵由泵體、泵蓋、葉輪、密封部件等組成。廣泛適用于石油、化工、紡織印染、制藥、食品、冶金、電站等輸送腐蝕性介質及有特殊要求的介質。產品執行GB5656-1994《離心泵技術條件（II）類》標準。
產品特點
PTLH型立式化工泵是我公司根據市場需要開發的新一代節能、更新?lián)Q代產品。該產品水力過流部件采用有效節能的水力模型并采用雙節流環，使泵的效率比普通泵高5~8%，外形采用高科技流線型設計并采用精密鑄造，外形美觀，電機用普通電機，電機軸與泵分開，采用特殊設計的高精度聯軸器聯接，運行平穩，維修方便，泵體各部件一體化加工并采用止口定位，互換型號，裝配精度高，材料采用優質不銹鋼，耐腐蝕，是用手冰場，軸封采用硬質合金機械密封，無泄漏，泵的進口就象閥門一樣安裝在管路的任何位置及方向，并與普通泵比占地面積少30%且有噪音低，維修方便，振動小等特點。
產品用途
主要用于石油，化工，合成纖維，話費，電站，冶金，食品及醫藥等輸送腐蝕性及特殊要求的介質
型號意義
例PTLHB65-20A
PT-帕特代號
L-立式結構
H-化工泵

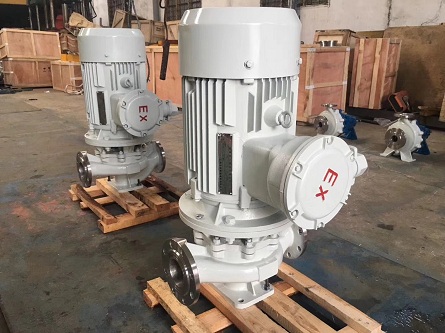

B-防爆，無標準為基本型
65-進出口直徑
20-設計點揚程
