G型污泥單螺桿泵產品概述:
品牌 | 帕特 | 產地 | 上海 |
葉輪吸入方式 | 單吸 | 泵軸位置 | 臥式 |
材質 | 不銹鋼 | 連接方式 | 法蘭 |
易損件 | 轉子、定子 | 性能 | 低靜音 |
輸送介質 | 高粘度流體、含有顆粒懸浮物流體 | 特性 |
可輸入大顆粒直徑 |
G型污泥單螺桿泵是一種內嚙合的密閉式螺桿泵,屬轉子式容積泵,由于這種介質的適應性強,流動平穩,吸入性能好,壓力脈動小,除可以輸送各種可流動的介質外,還可以輸送高粘度介質,含有硬質懸浮顆粒或固體顆粒的介質含有纖維的介質,調節性能好,范圍寬,效率高,因此在環境保護,船舶,石油,醫藥,日化,視頻,釀造,建筑,采礦,化學,印刷,造紙,電廠,鍋爐等各種行業得到廣泛應用。
產品特點
G型不銹鋼螺桿泵零件少、結構緊湊、體積小、維修簡便,轉子和定子是本泵的易損件結構簡單,便于裝拆。 能輸送高固體含量的介質; 流量均勻壓力穩定,低轉速時更為明顯;流量與泵的轉速成正比,因而具有良好的變量調節性;一泵多用可以輸送不同粘度的介質; 泵的安裝位置可以任意傾斜;適合輸送敏感性物品和易受離心力等破壞的物品。
產品用途
環境保護‘工業污水、生活污水、含有固體顆粒及短纖維的污泥濁水的輸送,特別使用于油水分離器
板框壓濾機設備等。
船舶工業:輪底清洗、油水、油渣、油污水等戒指輸送。
石油工業:輸送原油、原油與水的混合物、煤田氣和水的混合物、往地層內灌注聚合物等。
醫藥、日化:各種粘稠漿、乳化液、各種軟膏化裝品
食品罐頭行業:各種粘稠淀粉、濃酒糟、糧食制品渣、各種醬類、漿類、固體物漿液
建筑行業:水泥沙漿、石灰漿、涂料、糊狀體的噴涂
采礦行業:礦井內的固體顆粒、地下水、污漿水
化學行業:各種懸浮液、油脂、各種膠體漿、各種粘合劑
印刷、造紙:高粘度油墨、墻紙的PVC高分子塑料糊和各種濃度的紙漿,短纖維漿料
工業鍋爐、電廠:水煤漿輸送
型號意義
例:FG35-1
F-表示泵體和內零件全部為不銹鋼(無字母泵體為鑄鐵,內部零件為2Cr13不銹鋼或耐磨鋼)
G-系列螺桿泵
35-螺桿名義直徑
1-表示單級泵;2-表示雙極泵

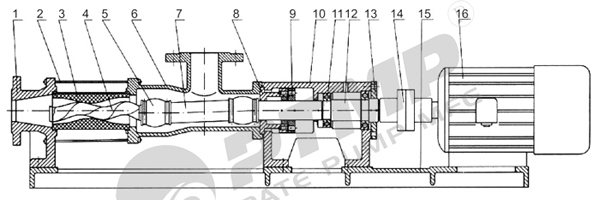

G型污泥單螺桿泵結構圖:
序號 | 名稱 | 序號 | 名稱 |
1 | 出料體 | 9 | 填料壓蓋 |
2 | 拉桿 | 10 | 軸承座 |
3 | 定子 | 11 | 軸承 |
4 | 螺桿軸 | 12 | 傳動軸 |
5 | 萬向節或銷接 | 13 | 軸承蓋 |
6 | 進料體 | 14 | 聯軸器 |
7 | 連接軸 | 15 | 底盤 |
8 | 填料座 | 16 | 電機 |

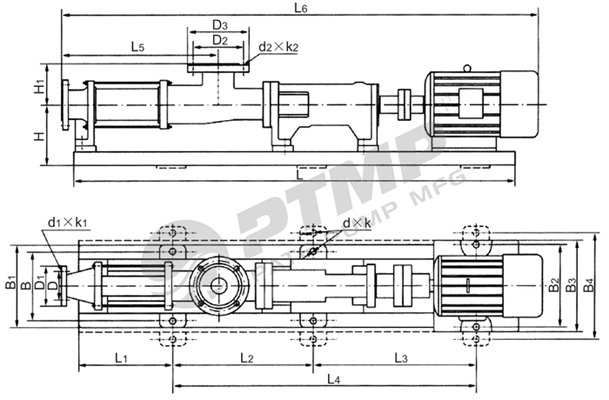

G型污泥單螺桿泵安裝尺寸圖:
G型污泥單螺桿泵安裝尺寸表:
泵型號 | D2 | D3 | L5 | L6 | H | H1 | d2*k2 |
G20-1 | 85 | 115 | 360 | 1150 | 150 | 95 | 4*14 |
G25-1 | 100 | 135 | 360 | 1150 | 150 | 95 | 4*14 |
G25-2 | 100 | 135 | 470 | 1280 | 150 | 95 | 4*14 |
G30-1 | 125 | 160 | 420 | 1300 | 170 | 130 | 4*18 |
G30-2 | 125 | 160 | 575 | 1540 | 190 | 130 | 4*18 |
G35-1 | 145 | 180 | 450 | 1410 | 190 | 135 | 4*18 |
G35-2 | 145 | 180 | 615 |
1610 | 190 | 135 | 4*18 |
G40-1 | 160 | 195 | 470 | 1510 | 200 | 130 | 4*18 |
G40-2 | 160 | 195 | 665 | 1700 | 200 | 130 | 4*18 |
G50-1 | 180 | 215 | 550 | 1620 | 225 | 150 | 8*18 |
G50-2 | 180 | 215 | 790 | 1960 | 225 | 150 | 8*18 |
G60-1 | 210 | 245 | 570 | 1810 | 225 |
