旋片式真空泵怎樣進行工作運轉
2013-03-12
旋片式真空泵如何進行工作運轉:
如圖為旋片泵的工作原理示意圖,旋片泵主要由定子、轉子、旋片、定蓋、彈簧等零件組成。其結構是利用偏心地裝在定子腔內的轉子(轉子的外圓與定子的內表面相切兩者之間的間隙非常?。┖娃D(zhuǎn)子槽內滑動的借助彈簧張力和離心力緊貼在定子內壁的兩塊旋片,當轉子旋轉時,始終沿定子的內壁滑動。

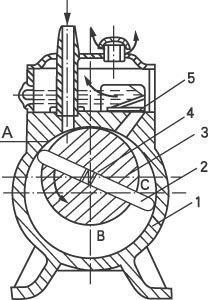

旋片式真空泵工作原理圖:
序號 | 名稱 |
1 | 泵體 |
2 | 旋片 |
3 | 轉子 |
4 | 彈簧 |
5 | 排氣閥 |
兩個旋片把轉子、定子內腔和定蓋所圍成的月牙型空間分隔成A、B、C三個部分,當轉子按圖示方向旋轉時,與吸氣口相通的空間A的容積不斷地增大,A空間的壓強不斷的降低,當A空間內的壓強低于被抽容器內的壓強,根據氣體壓強平衡的原理,被抽的氣體不斷地被抽進吸氣腔A,此時正處于吸氣過程。B腔的空間的容積正逐漸減小,壓力不斷地增大,此時正處于壓縮過程。而與排氣口相通的空間C的容積進一步地減小,C空間的壓強進一步的升高,當氣體的壓強大于排氣壓強時,被壓縮的氣體推開排氣閥,被抽的氣體不斷地穿過油箱內的油層而排至大氣中,在泵的連續運轉過程中,不斷地進行著吸氣、壓縮、排氣過程,從而達到連續抽氣的目的。
排氣閥浸在油里以防止大氣流入泵中,油通過泵體上的間隙、油孔及排氣閥進入泵腔,使泵腔內所有運動的表面被油覆蓋,形成了吸氣腔與排氣腔的密封,同時油還充滿了一切有害空間,以消除它們對極限真空的影響。
雙級旋片式真空泵工作原理圖
1-高級排氣閥;2-通道;3-低級排氣閥
雙級旋片式真空泵由兩個工作室組成,兩室前后串聯,同向等速旋轉,Ⅰ室是低真空級,Ⅱ室是高真空級,被抽氣體由進氣口進入Ⅱ室,當進入的氣體壓力較高時,氣體經Ⅱ室壓縮,壓強急速增大,被壓縮的氣體不僅從高級排氣閥排出,而且經過中壁通道,進入Ⅰ室,在Ⅰ室被壓縮,從低級排氣閥排出;當進入Ⅱ室的氣體壓力較低時,雖經Ⅱ室的壓縮,也推不開高級排氣閥排出,氣體全部經中壁通道進入Ⅰ室,經Ⅰ室的繼續壓縮,由低級排氣閥排出,因此雙級旋片式真空泵比單級旋片式真空泵的極限真空高。
