帕特簡單介紹XD型單級旋片式真空泵結構圖及安裝尺寸圖

2013-03-05

XD型單級旋片式真空泵結構圖及安裝尺寸圖

XD型單級旋片式真空泵產品簡介:
1、XD型單級旋片式真空泵均為單級油封式旋片真空泵,是獲得真空的基本設備,工作原理如圖1所示。
2、XD型旋片式真空泵吸氣口安裝有金屬絲網的粗過濾器。能防止固體的外來塵粒吸入泵腔。油分離器內安裝有高效油氣分離效果的排氣過渡器。停泵時,內置于吸氣口的吸氣閥使泵與被抽系統隔離,防止泵油返入被抽系統。泵由空氣冷卻。所有的泵均由直聯的電動機通過彈性聯軸器驅動。

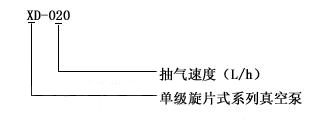

XD型單級旋片式真空泵產品型號意義:





XD型單級旋片式真空泵產品適用范圍:

1、XD型旋片式真空泵適用于密閉系統的抽真空使用。如真空包裝、真空成形、真空吸引。
2、入口壓力范圍:100Pa~100000 Pa,超出此范圍工作真空泵排氣口將有油霧產生。XD型旋片式真空泵工作環境溫度和吸入氣體溫度應在5℃~40℃之間。
3、XD型旋片式真空泵不能抽除水或其它液體。不能抽除易爆、易燃、含氧量過高的、腐蝕性的氣體。
4、一般供應的電動機不防爆,如要求防爆或其它特殊要求時電動機必須符合相關的標準。

XD型單級旋片式真空泵產品結構圖:











上海帕特泵業制造有限公司

2013年03月05日 星期二
