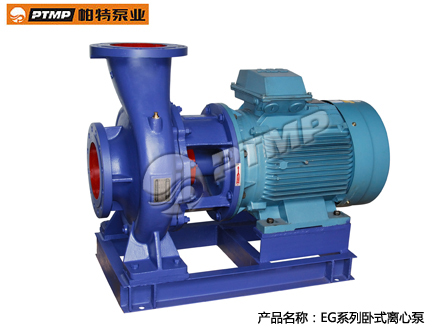

EG型臥式離心泵
產品類別:離心泵系列 |
產品名稱:EG型臥式離心泵 |
性能數據 |
流量范圍 |
2~1800m3/h |
揚程范圍 |
5~150m | |
介質溫度 |
-15℃~105℃ | |
環境溫度 | 不超過40℃ | |
工作壓力 | ≤1.6MPa | |
電機數據 | 配套功率 | 0.75KW~160KW |
電壓 | 380V、440V | |
頻率 | 50HZ、60HZ | |
轉數 | 980/1450/2900r/min | |
防護等級 | IP44/IP54/IP55/IP65 | |
絕緣等級 | F | |
材料 | 泵體、端蓋、葉輪 | 鑄鐵/不銹鋼 |
泵軸 | 45鋼/不銹鋼 | |
機械密封 | 石墨、碳化鎢、碳化硅、不銹鋼、四氟 |
- 產品概述
- 工作原理
- 產品用途
- 型號意義
- 應用案例
- 性能參數

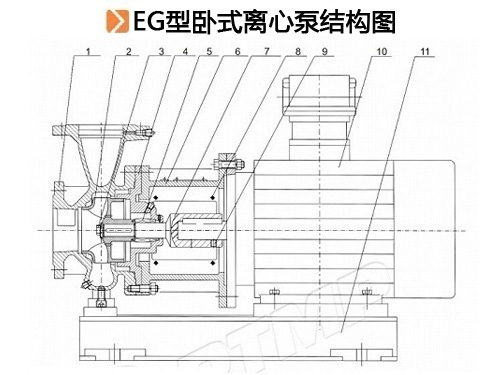

- 結構圖
EG型臥式離心泵是我公司吸取國內外經驗,軸采用法蘭式聯接,用止口定位,具有同心度高,振動小,使用可靠,維修方便等特點,該泵水力過流部件采用有效節能的水力模型,使泵的效率比普通泵高5%~8%。采用精密鑄造,外形美觀。該系列泵與國內同類產品相比,具有運轉更平穩,使用壽命長,維護更輕松等無可替代的優點。
離心泵在工作時,依靠高速旋轉的葉輪,液體在慣性離心力作用下獲得了能量以提高了壓強。離心泵在工作前,泵體和進口管線必須罐滿液體介質,防止氣蝕現象發生。當葉輪快速轉動時,葉片促使介質很快旋轉,旋轉著的介質在離心力的作用下從葉輪中飛出,泵內的水被拋出后,葉輪的中心部分形成真空區域。一面不斷地吸入液體,一面又不斷地給予吸入的液體一定的能量,將液體排出。離心泵便如此連續不斷地工作。
臥式離心泵主要適用于化工、食品、釀造、煉油、制藥、造紙、冶金、電力、水處理、環保、輕紡等工業輸送有化學腐蝕的液體(不含固體顆?;蛏倭款w粒),粘度類似于水的介質。
例:EG 300/270
EG-離心泵型號
300-進出口口徑
270-葉輪名義直徑
