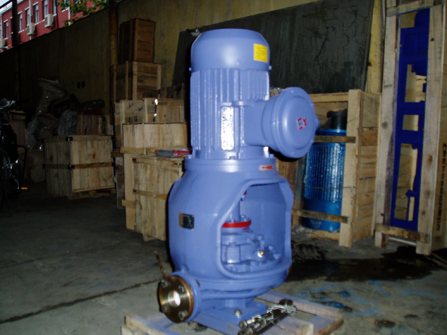

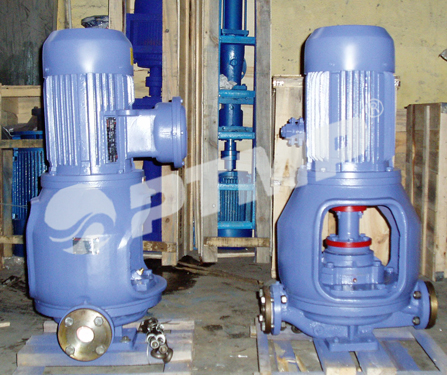

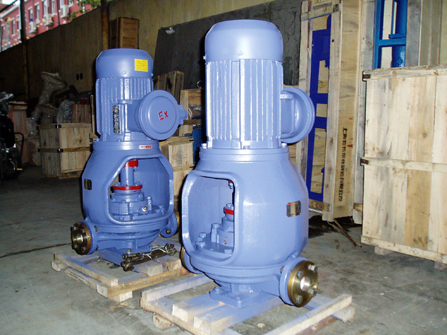

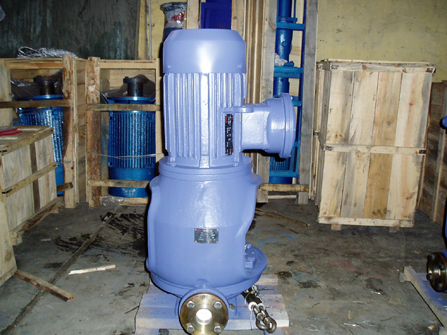

ISGB型便拆式離心泵



 產品類別:離心泵系列
 產品名稱:ISGB型便拆式離心泵

性能數據

流量范圍

4.4~1450m3/h

揚程范圍

12.5~125m

介質溫度

-20~120
環境溫度 不超過40℃
工作壓力 ≤1.6MPa
電機數據 配套功率 0.37KW~250KW
電壓 380V、440V
頻率 50HZ、60HZ
轉數 980/1450/2900r/min
防護等級 IP44/IP54/IP55/IP65
絕緣等級 F
材料 泵體、泵蓋、葉輪 鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼
泵軸 45鋼/不銹鋼
機械密封 石墨、碳化鎢、碳化硅、不銹鋼、四氟

  • 產品概述
  • 工作原理
  • 產品用途
  • 型號意義
  • 應用案例
  • 性能參數

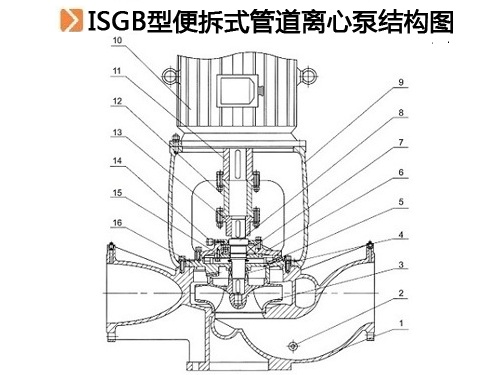

  • 結構圖

ISGB型便拆式離心泵特別是在整體結構上進行大膽突破設計。采用獨立軸承體、泵軸支撐,解決了原來立式泵靠電機軸承支撐的不足之處;采用水力模型的葉輪,消除了原立式泵軸向力大的不足之處;電機采用Y系列標準通用電機,解決原立式泵加長軸電機配套更換難的問題;同時100%的便拆結構,解決了更換大功率水泵的軸承、機械密封、葉輪、泵軸的難題。
該泵與國內同類產品相比,具有運轉更平穩、使用壽命長配套更方便、維護保養更輕松等等,無可代替的優點。在立式泵系列產品中屬國內前列,各項技術居國內前茅,是替代ISG型立式泵、IS型離心泵、S型雙吸泵等常規各種離心泵的選擇產品。

ISGB型便拆式離心泵產品特點

高效節能;采用管道式結構安裝方;機電一體;占地面積小;應用范圍光;具有可拆遷結構;維修方便快捷

結構緊湊,適用于現代建筑。
泵體:管道連接型式的螺旋型泵殼,采用現代優秀的水力模型設計制造,進出口在同一直線上,且口徑相同。法蘭符合GB4216.5,并帶有Rp1/4或Pp3/8測壓口。
葉輪:閉式鑄鐵葉輪,優秀的水力模型保證泵的效率和可靠性。
機械密封:用于水溫80℃、120℃以下免保養,不受轉向限制。動環的特殊設計保證密封可靠性。

• 泵軸與電機軸采用硬性連接,機泵軸完全同心,振動小,噪音低。
• 泵進出口徑相同,并在同一直線上,因此,可將泵像閥門一樣安裝在管路的任何位置。
• 泵軸有獨立的軸承支撐,使電機軸承運行更加可靠。
• 用強制環流的方法改善機械密封運行環境,從而延長機封的使用壽命。
• 立式安裝結構大大縮小了泵的占地面積,節約建設投資40%——60%。
• 完美的設計保證泵的無泄漏,長壽命運行,節約運行管理費50%——70%。
• 采用優質鑄件,尺寸精度高,外形美觀。
• 電機協作廠家為國內著名電機生產廠家,保證電機質量。
• 該系列泵是專門為將泵直接安裝在管道上而設計的。安裝時,除電機頭部不準朝下外,其他任何安裝方位均可。

ISGB型便拆式離心泵:主要用于工業、城市高層建筑給水,消防管道增壓,暖通空調冷熱水循環,遠距離輸水以及生產工藝循環增壓輸送。PTHB型便拆式單級化工泵:適用于冶金、化工、紡織、木材加工、造紙及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統供熱用泵。
1、高層建筑增壓送水
2、工廠系統輸送
3、水處理系統加壓
4、中央空調冷熱水循環
5、鍋爐系統輸送
6、游泳池輸水
7、工藝流程中增壓循環

例:ISGB100-160(I)AB
ISGB-便拆式離心泵
100-泵進、出口公稱直徑
160-葉輪名義直徑
I-流量分類
AB-葉輪經過幾次切割
