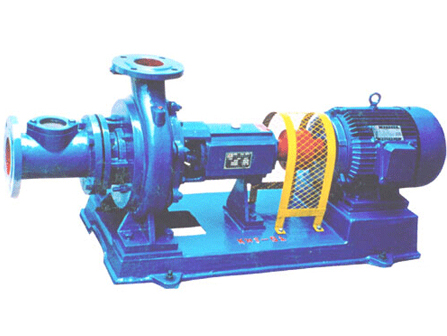

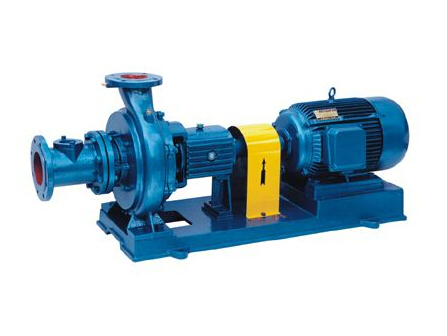

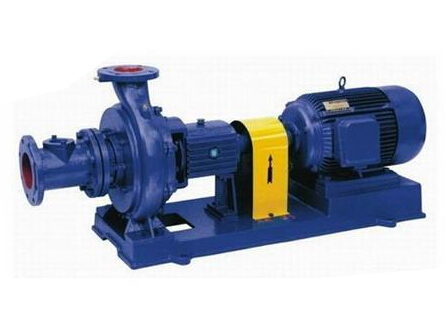

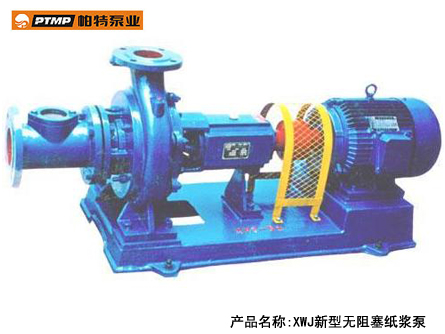

XWJ新型無阻塞紙漿泵



 產品類別：離心泵系列
 產品名稱：XWJ新型無阻塞紙漿泵

性能數據

流量范圍

 0.75~6850m3/h

揚程范圍

 5.5~133m

介質溫度

 100℃
環境溫度 不超過40℃
工作壓力  ≤1.6MPa
電機數據 配套功率 0.75~800KW
電壓 380V、440V
頻率 50HZ、60HZ
轉數 1450、2900rpm
防護等級 IP54/IP55/IP65
絕緣等級 F
材料 泵體、泵蓋、葉輪 鈦、鋼、增強聚丙烯、不銹鋼
泵軸 45#鋼、不銹鋼
機械密封 石墨、碳化鎢、碳化硅、不銹鋼、四氟

  • 產品概述
  • 工作原理
  • 產品用途
  • 型號意義
  • 應用案例
  • 結構圖

 XWJ型無堵塞紙漿泵是一種新型、節能型紙漿泵，經實際使用，具有高效、無或少泄露、抗堵塞性好、運行平穩、可靠性高、結構緊湊等特點。主要體現在以下幾個方面；采用半開或全開式葉輪、耐磨板與葉輪前側間隙可調、軸封主要采用機械密封并選用高精度軸承(D級精度)及優質軸材料等。

    XWJ型無堵塞紙漿泵具有有效、無或少泄露、抗堵塞性好、運行平穩、可靠性高、結構緊湊等特點。

由于各螺桿的相互嚙合以及螺桿與襯筒內壁的緊密配合，在泵的吸 入口和排出口之間，就會被分隔成一個或多個密封空間。隨著螺桿的轉動和嚙合，這些密封空間在泵的吸入端不斷形成，將吸入室中的液體封入其中，并自吸入室沿螺桿軸向連續地推移至排出端，將封閉在 各空間中的液體不斷排出，猶如一螺母在螺紋回轉時被不斷 向前推進的情形那樣。

 XWJ型無堵塞紙漿泵可廣泛適用于輕工、造紙行業中溫度低于110℃，濃度低于6%漿料的輸送，同時也可用于工業和城市給水、排水等場合。

例如：150XWJ200-20A
150-泵的進口直徑
XWJ-新型無堵塞紙漿泵
200-泵的流量(m3/h)
A-葉輪切割檔次

螺桿泵結構圖
