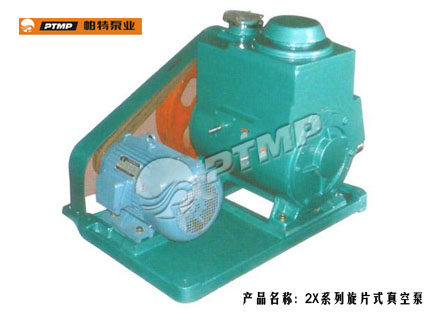

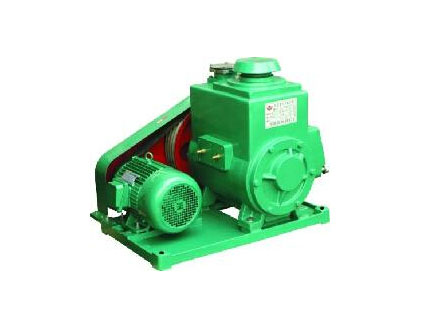

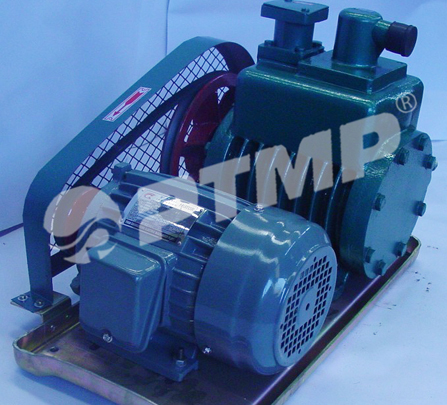

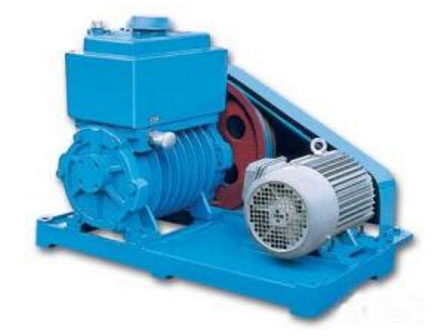

2X型旋片式真空泵



 產品類別：真空泵系列
 產品名稱：2X型旋片式真空泵

性能數據

抽速范圍

 2~70L/S

極限壓力

 6×10-2Pa

介質溫度

 不超過20℃
環境溫度 不超過40℃
工作壓力
電機數據 配套功率 0.37KW~5.5KW
電壓 380V、440V
頻率 50HZ、60HZ
轉數 1450r/min
防護等級 IP44/IP54
絕緣等級 F
材料 泵體、泵蓋、葉輪 鑄鐵
泵軸 45鋼
機械密封 石墨、碳化鎢、碳化硅

  • 產品概述
  • 工作原理
  • 產品用途
  • 型號意義
  • 應用案例
  • 性能參數
  • 結構圖

2X型旋片真空泵系雙級油封機械真空泵，它是用于對密封容器抽除氣體獲得真空的基本設備。其工作原理與一般容積式泵相同，它是由一個與傳動軸同芯安裝而在泵體內處于偏心位置的轉子組成，轉子上有二個徑向滑動葉片。當轉子旋轉的時候，這二個葉片一方面受離心力的作用，另一方面受著彈簧力的作用，使它能緊密地保持與泵體內壁相接觸。將泵體分隔成二個工作室，葉片一邊容積不斷擴大，氣體不斷膨脹吸入氣體，而另一邊容積不斷縮小，氣體不斷壓縮排出氣體，從而達到抽氣的目的，這種操作每轉重復二次。

產品特點

1、抽速快，體積小，重量輕，噪聲低，維修方便，極限真空度高等優點。按國際限真空均為6×10-2Pa（即5×10-4Torr，注：Torr=133.32Pa)。
2、有可靠的防塵裝置。其他旋片泵，當雜物通過防塵裝置后，即可接進入泵腔內。而我司生產的真空泵當雜物通過防塵裝置，只能流落在防塵裝置的外部周圍。這樣就確保了泵的正常運轉，徹底解決了雜物進入泵腔內咬死的現象。
3、設有一個放氣閥帶進油孔的復合螺釘，我國多年生產的雙級旋片泵，進油孔均設計在油箱內部的低級排氣閥座上。當油孔堵塞時，需放掉油，拆下油箱，才能疏通油孔。而我司生產的真空泵只要旋出復合螺釘，即可疏通油孔，亦可排出雜物及水蒸氣。即快又省力，大大提高了泵的工作效率。

1、2X型真空泵是抽除氣體的基本設備之一。它可單獨使用，也可與增壓泵，擴散泵，分子泵等超高真空泵連接在一起作為前級泵使用，廣泛用于電子器件制造、真空干燥、過濾、浸漬、涂膜、焊接、冶煉、化工、輕工、石油、醫療、制藥、印染、電真空、半導體、食品、原子能、紡織等科研機關、大專院校、工礦企業。
2、泵在環境溫度5℃~40℃范圍內，進氣口壓強小于1.3×10（3）帕的條件下，允許長期運轉。被抽氣體相對溫度大于90%時，應開氣鎮閥。
3、泵進氣口連續敞通大氣運轉不得超過3分鐘
4、泵不適用于抽除對金屬有腐蝕的，對泵油起化學反應的，含有顆粒塵埃的氣體，以及含氧過高的有爆炸性的、有毒的氣體。

例：2X-2
2X-雙級旋片真空泵
2-抽氣速率（L/S）

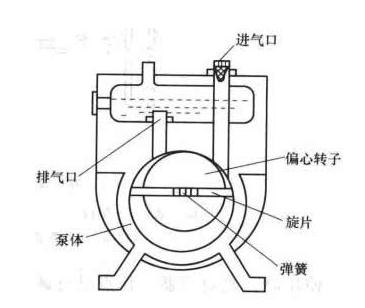

旋片式真空泵結構圖
