井用潛水泵的構造及工作原理

2014-08-22

一、井用潛水泵的結構

      井用潛水泵是由泵體、揚水管、泵座、潛水電機 (包括電纜)和起動保護裝置等組成。泵體是潛水泵的工作部件,它由進水段、導流殼、逆止閥、泵軸和葉輪等零部件組成。葉輪在軸上的固定有兩種方式:150QJ30型、200QJ80型、250QJ80型和QJC型的葉輪是用錐形套緊固在泵軸上;其它型號的葉輪則用鍵和軸套固定在泵軸上。導流殼之間用螺栓連接;150QJT15型的整個泵體則用四根扁拉筋緊固。泵體與潛水電機之間采用法蘭面用螺栓連接,兩軸則用聯軸器連接。揚水管間也用螺栓連接。電機為立式運行的充水式井用潛水三相異步電動機,配帶的電纜為防水橡套電纜,起動保護裝置應選用具有過載、欠壓、斷相等保護功能的自藕減壓起動箱。

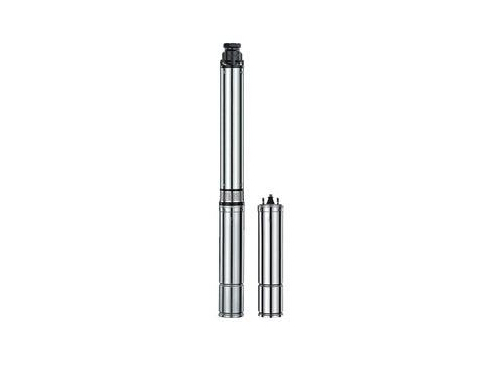

井用潛水泵
二、井用潛水泵工作原理

      由潛水電機驅動潛水泵的葉輪旋轉,使葉輪進口處形成真空,將水吸入,水在葉輪葉片的作用下產生離心力,從而獲得速度能和壓力能。具有一定能量的水通過導流殼,進入下一級葉輪,隨著泵級數的增加,壓力不斷遞增,通過揚水管及泵座送入地面的管路系統中。
