旋片式真空泵的相關知識簡介

2014-09-18

    旋片式真空泵是一種油封式機械真空泵。它已廣泛地應用于冶金、機械、軍工、電子、化工、輕工、石油及醫藥等生產和科研部門。它可以單獨使用,也可以作為其它高真空泵或超高真空泵的前級泵。屬于低真空泵,其工作壓強范圍為101325~1.33×10-2(Pa)。

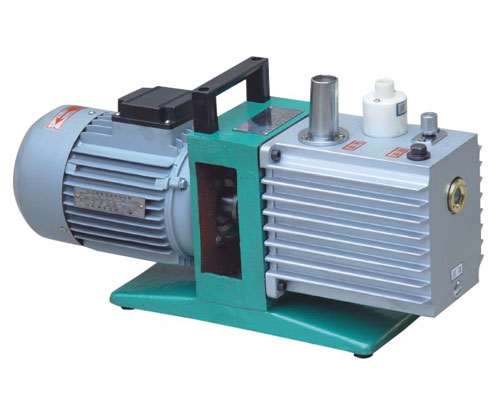

旋片式真空泵
旋片泵是真空技術中基本的真空獲得設備之一。旋片泵多為中小型泵。旋片泵有單級和雙級兩種。所謂雙級,就是在結構上將兩個單級泵串聯起來。一般多做成雙級的,以獲得較高的真空度。

老式的旋片式真空泵出現較早,是一種結構簡單,應用量大面廣的產品。但是這種老結構的旋片泵轉速低,大都在400r/min左右。采用皮帶傳動減速,因而體積大,重量重。欲使泵體小質輕,從泵的幾何抽速的計算理論中可知,當抽速一定時,其主要手段是提高泵的轉速。欲提高真空泵的轉速的主要關鍵是必須使直接承受高轉速負荷的零件適應這種工況,即泵體和旋片的材質及轉子的結構應適應轉速提高后的工況。

為了提高泵的極限真空度,除了提高泵體、轉子、旋片的加工精度,盡量減少裝配間隙和有害空間以外,有效的辦法是將兩只單級泵串接起來,組成雙級泵。

目前工業中應用的是水環式真空泵旋片式真空泵等。水環式真空泵主要用于粗真空。抽氣量大的工藝過程中。它主要用來抽除空氣和其它無腐蝕,不溶于水,含有少量固體顆粒的氣體,以便在密閉容器中形成真空。所吸氣體中允許混有少量液體。它被廣泛應用于機械、制藥、食品、石油化工等行業中。

旋片泵主要由泵體、轉子、旋片、端蓋、彈簧等組成。在旋片泵的腔內偏心地安裝一個轉子,轉子外圓與泵腔內表面相切(二者有很小的間隙),轉子槽內裝有帶彈簧的二個旋片。旋轉時,靠離心力和彈簧的張力使旋片頂端與泵腔的內壁保持接觸,轉子旋轉帶動旋片沿泵腔內壁滑動。

兩個旋片把轉子、泵腔和兩個端蓋所圍成的月牙形空間分隔成A、B、C三部分,當轉子按箭頭方向旋轉時,與吸氣口相通的空間A的容積是逐漸增大的,正處于吸氣過程。而與排氣口相通的空間C的容積是逐漸縮小的,正處于排氣過程。居中的空間B的容積也是逐漸減小的,正處于壓縮過程。由于空間A的容積是逐漸增大(即膨脹),氣體壓強降低,泵的入口處外部氣體壓強大于空間A內的壓強,因此將氣體吸入。當空間A與吸氣口隔絕時,即轉至空間B的位置,氣體開始被壓縮,容積逐漸縮小,與排氣口相通。當被壓縮氣體超過排氣壓強時,排氣閥被壓縮氣體推開,氣體穿過油箱內的油層排至大氣中。由泵的連續運轉,達到連續抽氣的目的。如果排出的氣體通過氣道而轉入另一級(低真空級),由低真空級抽走,再經低真空級壓縮后排至大氣中,即組成了雙級泵。這時總的壓縮比由兩級來負擔,因而提高了極限真空度。
