一、軸流泵的拆卸
　　軸流泵的結構比離心計量泵簡單，但由于零部件較重，安裝精度要求較高，所以拆卸工作比離心泵費力，在拆卸時必須注意安全。軸流泵的部件拆卸可分兩部分進行，現以立式軸流泵為例說明其拆卸過程。
　　1、上機座的拆卸
　　先拆去彈性聯軸器的螺絲，松開電動機與機座連接的螺絲，取下電動機。用木塊撐住剛性聯軸器，以防泵軸往下落，再拆去傳動軸的拼帽螺母，軸承壓蓋和剛性聯軸器的連接螺絲，把傳動軸向上提到一定高度，隨后拆下剛性聯軸器的拼帽螺絲，取下彈性聯軸器，即可將傳動軸抽出上機座。再把彈性聯軸器拆下，將滾動軸承從傳動軸上用專用工具取下來，至此，上機座全部拆下完畢?！　?br /> 　　2、下部泵體部分拆卸

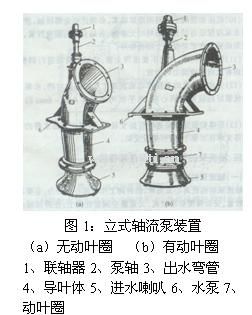

　　先拆下進水喇叭，然后用專用工具把泵軸下端葉輪螺母擰開，便可把整個葉輪拆下來。對裝有動葉圈的水泵，在拆下進水喇叭以后，將動葉圈拆開再拆葉輪，如圖1所示。

　　
　　葉輪拆下后，可以把泵軸向上抽出，然后拆卸導葉體，其方法是把導葉座與上部泵體彎管的連接螺絲一一松開，導葉座即可取下。再用套筒扳手把橡膠軸承與導葉座連接螺絲拆去，就可把橡膠軸承取下來。再拆彎管上的填料函壓蓋，鉤出填料。繼續拆掉上橡膠軸承的固定螺絲，取出上橡膠軸承。
　計量泵體彎管固定在水泵梁上，一般不拆。上述拆卸方法適用于口徑在650mm以下的小型軸流泵。
　　
　　二、軸流泵常見故障及排除方法：
　　1、起動水泵后不出水原因：葉輪的轉向不對或轉速過低；臥式進水管路漏水；固定葉輪的螺帽松脫，葉輪脫落在水中；葉輪浸入水中深度不夠；葉輪中有污泥雜草堵塞。排除方法：調整水泵的轉向，并檢查降低轉速的原因，加以清除；消除管路漏水，確保密封；停車檢查并裝好葉輪再起動；應設法調整，加大葉輪淹沒深度；停車消除雜物后再起動。
　　2、水泵出水量不足原因：葉輪裝得偏高，淹沒深度不夠，進水條件不好，水泵出水揚程偏高等；活葉式軸流泵的葉片安裝角度不對；葉輪的外緣與葉輪處泵體之間的間隙過大；水泵沒有達到額定轉速；葉片局部被水草等雜物堵塞。排除方法：按照廠家的規定進行改裝，改善工作條件；檢查并調整葉片角度；更換葉輪或葉輪外泵體段，或采取補焊措施；更換電機，若是帶傳動則要改變水泵或電機膠帶輪，使水泵轉速提高到額定值；停車清除雜物。
　　3、動力機超負荷原因：動力機選配不合理；軸承磨損后，葉輪在旋轉時與泵殼可能有摩擦，泵軸彎曲；活葉式軸流泵的葉片安裝角度不對；所選動力機轉速偏高軸功率增大；出水揚程過高或管路上閘閥沒有全打開。排除方法：選配合適的動力機；修理或更換軸承或泵軸；調整葉片角度，到不超載為止；更換動力機或更換葉輪，使水泵轉速降低到額定值；更換水泵或打開管路上的閘閥。
　　4、水泵在運行中有振動和響聲原因：水位過低造成葉輪淹沒深度不夠，部分空氣進入泵內；部分葉片已損壞，運轉時產生不平衡；基礎不穩或地腳螺栓松動；聯軸器與泵軸的配合太松或聯軸器銷釘松動；橡膠軸承用久磨損后，運轉時產生搖擺振動；進水池太小，幾臺水泵的吸入管裝得太密；水泵安裝質量較低，泵軸不垂直。排除方法：增加淹沒深度，在進水池水面上加蓋木板；更換葉輪；加固基礎或擰緊地腳螺栓；更換聯軸器或停車擰緊螺絲；更換橡膠軸承或在軸承接觸處噴鍍硬鉻；加大進水池，重新排列水泵的位置；重新校正泵軸。
