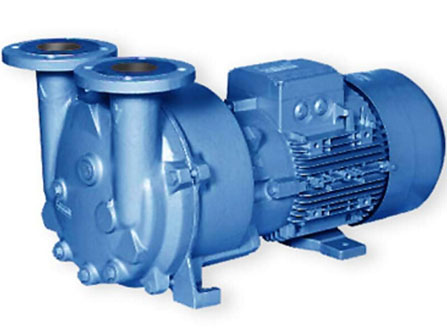

2BV型水環式真空泵



 產品類別:真空泵系列
 產品名稱:2BV型水環式真空泵

性能數據

抽速范圍

27~500m3/h

極限壓力

-0.097MPa

介質溫度

0℃~40℃
環境溫度 不超過40℃
工作壓力 ≤1.6MPa
電機數據 配套功率 0.18-15KW
電壓 380V、440V
頻率 50HZ、60HZ
轉數 1450/2900r/min
防護等級 IP44/IP54
絕緣等級 F
材料 泵體、泵蓋、葉輪 鑄鐵、不銹鋼
泵軸 45鋼、不銹鋼
機械密封 石墨、碳化鎢、碳化硅

  • 產品概述
  • 工作原理
  • 產品用途
  • 型號意義

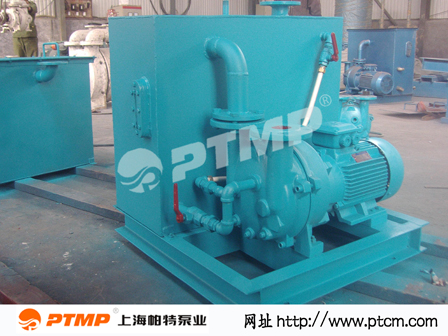

  • 應用案例
  • 性能參數
  • 結構圖

2BV型真空泵適用于抽除氣體和水蒸氣,吸氣壓力可以達到33mbar絕壓(97%真空度)。當真空泵在吸氣壓力低于80mbar的狀態下長期工作時,應聯接氣蝕保護管,以對泵進行保護。如配大氣噴射器,吸氣壓力可達10mbar,噴射器可直接安裝在真空泵上。作為壓縮機用時,其壓力至0.26MPa(絕壓)。2BV系列水環真空泵作為節能型產品,其以出色的性能及眾多優點將全面取代同性能的SK、2SK系列水環真空泵及W、WY、WL系列往復真空泵。
水環真空泵及壓縮機被廣泛用于石油化工、制藥、食品、制糖工業等領域,由于在工作過程中,氣體的壓縮過程是等溫的,所以在壓縮和抽吸易燃易爆氣體時,不易發生危險,其應用更加廣泛。

產品特點

機泵同軸式直聯設計,節省空間,易于安裝。
采用機械密封作為標準配置,消除了泄露,維護簡便。
運行平穩,噪音可低至62分貝。
統一的耐腐蝕設計,青銅葉輪提高了泵的耐腐蝕性,如采用不銹鋼材質更適用于更為苛刻的應用。
獨特的柔性排氣口設計,不會產生過壓縮,確保了2BV在其性能范圍內的效率。



 葉輪被偏心的安裝在泵體中,當葉輪按圖示方向旋轉時,進入水環泵泵體的水被葉輪拋向四周,由于離心力的作用,水形成了一個與泵腔形狀相似的等厚度的封閉的水環。水環的上部內表面恰好與葉輪輪轂相切,水環的下部內表面剛好與葉片頂端接觸(實際上,葉片在水環內有一定的插入深度)。此時,葉輪輪轂與水環之間形成了一個月牙形空間,而這一空間又被葉輪分成與葉片數目相等的若干個小腔。如果以葉輪的上部0°為起點,那么葉輪在旋轉前180°時,小腔的容積逐漸由小變大,壓強不斷的降低,且與吸排氣盤上的吸氣口相通,當小腔空間內的壓強低于被抽容器內的壓強,根據氣體壓強平衡的原理,被抽的氣體不斷地被抽進小腔,此時正處于吸氣過程。當吸氣完成時與吸氣口隔絕,小腔的容積正逐漸減小,壓力不斷地增大,此時正處于壓縮過程,當壓縮的氣體提前達到排氣壓力時,從輔助排氣閥提前排氣。從斷面Ⅲ-Ⅲ到Ⅰ-Ⅰ,而與排氣口相通的小腔的容積進一步地減小壓強進一步的升高,當氣體的壓強大于排氣壓強時,被壓縮的氣體從排氣口被排出,在泵的連續運轉過程中,不斷地進行著吸氣、壓縮、排氣過程,從而達到連續抽氣的目的。

水環真空泵及壓縮機被廣泛用于石油化工、制藥、食品、制糖工業等領域,由于在工作過程中,氣體的壓縮過程是等溫的,所以在壓縮和抽吸易燃易爆氣體時,不易發生危險,其應用更加廣泛。

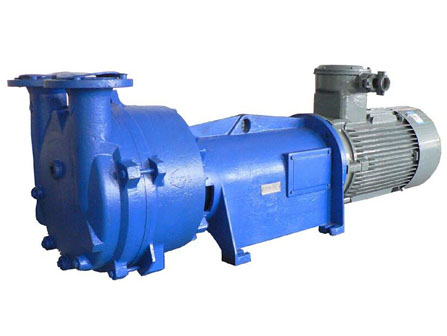

2BV-2060水環真空泵

新型號:SKA2060-ONC06-1P

2BV:水環真空泵

水環真空泵結構圖
