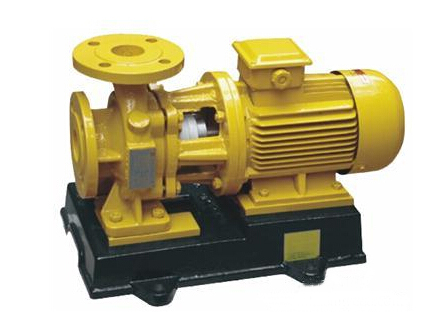

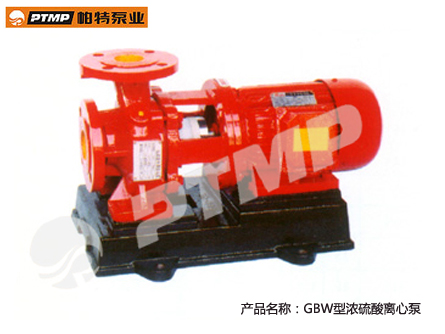

GBW型濃硫酸離心泵
| 產品類別：化工泵系列 |
| 產品名稱：GBW型濃硫酸離心泵 |
|
性能數據 |
流量范圍 |
5~550m3/h |
|
揚程范圍 |
12.5~50m | |
|
介質溫度 |
80℃ | |
| 環境溫度 | 不超過40℃ | |
| 工作壓力 | ||
| 電機數據 | 配套功率 | 1.1KW~55KW |
| 電壓 | 380V、440V | |
| 頻率 | 50HZ、60HZ | |
| 轉數 | 2900rpm | |
| 防護等級 | IP54/IP55 | |
| 絕緣等級 | F | |
| 材料 | 泵體、泵蓋、葉輪 | 專用鑄鐵、專用鑄鋼 |
| 泵軸 | 45#鋼 | |
| 機械密封 | 石墨、碳化鎢、碳化硅、硬質合金等 |
- 產品概述
- 工作原理
- 型號意義
- 應用案例
- 性能參數

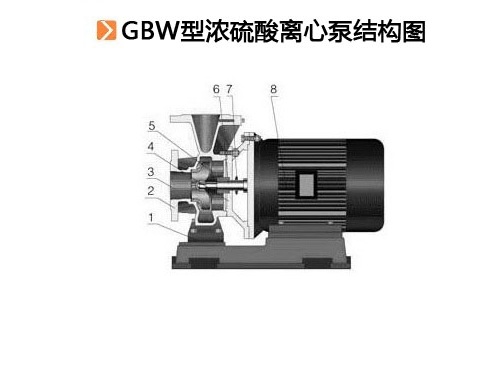

- 結構圖
GBW型濃硫酸離心泵是根據IS型離心泵之性能參數，采用濃硫酸專用鑄鐵、碳鋼二種材料和水力模型進行優化設計而成。新一代化工泵。
該泵軸封采用外裝式優質機械密封，動、靜環采用新型硬質合金或陶瓷制成，耐磨損、無泄漏、使用壽命長。
安裝使用及注意事項和維護
1、安裝前應仔細檢查泵體流道內有無硬質物，以免運行時損壞葉輪和泵體。
2、泵的進、小口1管路上要安裝調節閥，以控制泵在額定工況內運行。
3、打開進口閥門，使液體充滿整個泵腔。
4、接通電源，當泵達到正常轉速后，再逐漸打開吐出管道上的閥門，并調節到所需的工況。
5、檢查電機、軸承處溫升≤70℃發現異常及時處理。
6、嚴禁機械密封在干磨情況下工作。
產品特點
GBW型濃硫酸離心泵采用外裝式優質機械密封，動、靜環采用新型硬質合金或陶瓷制成，耐磨損、無泄漏、使用壽命長。
1、運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
2、滴水不漏：該泵軸封采用外裝式優質機械密封，動、靜環采用新型碳化硅對碳化硅制成，耐腐蝕、耐磨損、無泄漏、使用壽命長。
3、噪音低：兩個低噪音的軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
4、故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。
5、維修方便：更換密封、軸承、簡易方便。
6、占地更省：出口可向左、向右、向上三個方向，便管道布置安裝，節省空間。
型號意義
GBW50-125
GBW-濃硫酸臥式離心泵
50-泵吸入排出口直徑
125-葉輪名義直徑
