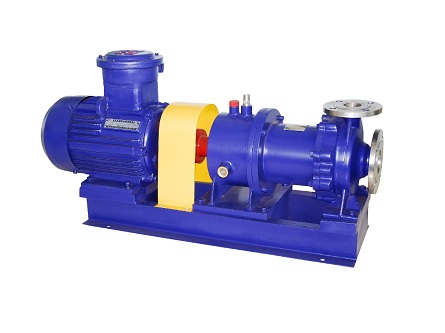

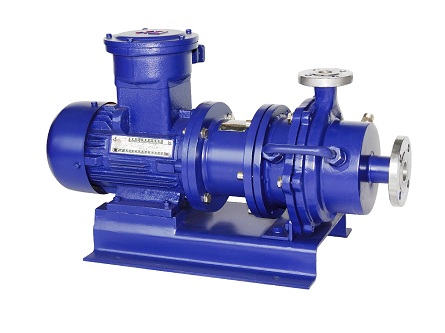

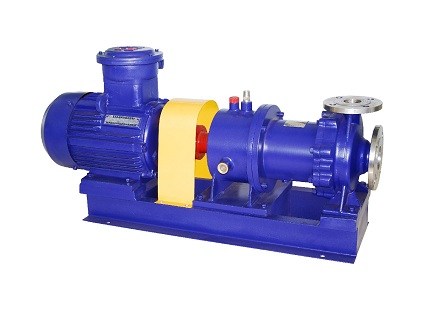

CQB-G型耐高溫磁力泵



 產品類別:磁力泵系列
 產品名稱:CQB-G型耐高溫磁力泵

性能數據

流量范圍

3.2~100m3/h

揚程范圍

20~80m

介質溫度

120~300
環境溫度 不超過40℃
吸程范圍 20~80m
電機數據 配套功率 0.75~7.5KW
電壓 380V、440V
頻率 50HZ、60HZ
轉數 2900rpm
防護等級 IP54/IP55
絕緣等級 F
材料 泵體、泵蓋、葉輪 工程塑料
泵軸 45#鋼
機械密封 石墨、碳化鎢、碳化硅、硬質合金等

  • 產品概述
  • 工作原理
  • 產品用途
  • 型號意義
  • 應用案例
  • 結構圖

CQB型磁力驅動離心泵(簡稱磁力泵)通常由電動機、磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力,完全無泄漏,當電動機帶動磁力偶合器的外磁鋼旋轉時,磁力線穿過間隙和隔離套,作用于內磁鋼上,使泵轉子與電動機同步旋轉,無機械接觸傳遞扭矩,在泵軸的動力輸入端,由于液體被封閉在靜止的隔離異套內,沒有動密封因而完全無泄漏。

CQB-G型高溫型磁力泵輸送壓力為1.6MPa,溫度不超過350℃,粘度不大于30*10-6m2/s的不含硬質顆粒和纖維的液體。

CQB型磁力泵是磁力泵全國聯合設計組開發的新型完全無泄漏耐腐蝕泵,其技術經濟指標與國外同類產品八十年代末的水平相當,CQB型磁力泵形式及基本參數等效用JB/T7742-95《小型磁力傳動離心泵》標準,符合Q/BTB01-2001《磁力傳動離心泵》企業標準。

CQB型磁力泵適用于石油、化工、制藥、電鍍、環保、食品、影視洗印、水處理、國防等行業,是輸送易燃、易爆、揮發、有毒、稀有貴重和各種腐蝕性液體的理想設備。CQB型磁力泵適用于輸送吸入壓力不大于0.2Mpa,工作壓力1.6Mpa,溫度不超過120℃。密度不大于1600kg/m3,粘度不大于30*10-6m2/s的不含硬顆粒、纖維及含有磁性物質液體。

型號意義

例:CGB 80-65-160G
CGB-
磁力驅動泵
80-
進口直徑

65-出口直徑

160-葉輪名義直徑
G-
高溫型
