FSB型氟塑料離心泵



 產品類別:化工泵系列
 產品名稱:FSB型氟塑料離心泵

性能數據

流量范圍

2~110m3/h

揚程范圍

10~50m

介質溫度

-20℃~120℃
環境溫度 不超過40℃
工作壓力 ≤1.6MPa
電機數據 配套功率 1.5KW~18.5KW
電壓 380V、440V
頻率 50HZ、60HZ
轉數 2900r/min
防護等級 IP54/IP55/IP65
絕緣等級 F
材料 泵體、泵蓋、葉輪 氟塑料合金
泵軸 45鋼/不銹鋼
機械密封 石墨、碳化鎢、碳化硅、硬質合金等

  • 產品概述
  • 工作原理
  • 產品用途
  • 型號意義
  • 應用案例
  • 性能參數
  • 結構圖

氟塑料合金選用優秀的耐腐蝕材料,我單位選用該材料生產的FSB、FSB-D型泵,具有強耐腐性,且機械強度高、不老化、無毒素分解,可輸送任意濃度的酸、堿液、氧化劑及其他腐蝕性介質,因而廣泛適用于化工、石油、制藥、農藥、冶煉、染料、造紙、電鍍、食品等行業。

FSB型氟塑料離心泵由泵體,葉輪,合蓋,密封件,支架,泵軸,邊軸器,吊緊螺栓,螺母,底板組成。
1、泵體:左右兩邊連接部分內埋鋼質法蘭圈各一只模壓塑料合成金制成。
2、合蓋右邊一側內埋一只不銹鋼(1Cr18Ni9Ti)模壓塑料合金而成。
3、葉輪:采用接軸連接方法,金屬軸為優質鋼精加工后外包塑料合成金模壓而成,使葉輪與金屬接軸牢固地結為一體,保證軸根與葉輪后部承受隨旋轉時的扭矩力,這樣介質浸濕部分為塑料合金。
4、機械密封:采用WB2型、ST型不用冷卻水可調式端面密封技術,由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。

廣泛適用于:汽車制造中的酸洗,噴漆工藝,有色金屬冶煉中的電解液輸送,離子膜燒堿項目中氟水,廢水處理和加酸等工藝流程.

型號意義
例:65FSB-40(D)
65-進口直徑
FS- 過流部件采用氟塑料制造
B-單級單吸懸臂式離心泵
40-揚程
D-短支架聯接式

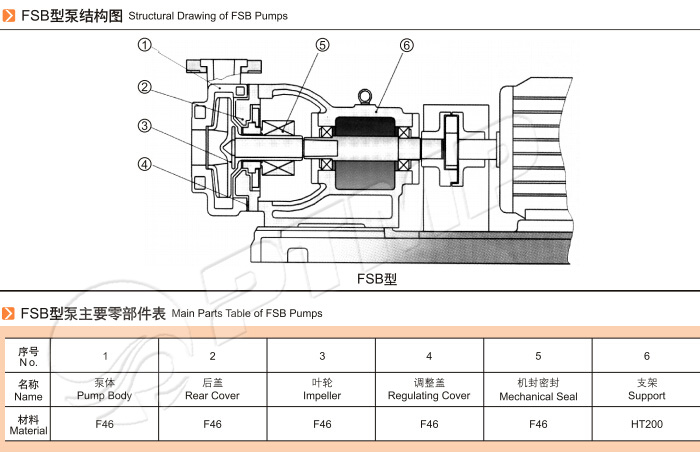

FSB系列氟塑料離心泵結構圖
