水環真空泵在陶瓷真空過濾機中應用
2013-02-22
水環真空泵在陶瓷真空過濾機中應用
精密陶瓷真空過濾機集機電、微孔陶瓷、超聲技術為一體,依靠水環真空泵吸力和毛細作用實現固液分離的新型高效、節能過濾設備。廣泛應用于礦山、冶金、化工、環保等行業。
特點:
★高真空度(真空度0.09~0.098MPa),濾餅水分低。
★濾液含固量<50ppm。可反復利用,減少排放。
★與傳統過濾設備相比能耗節省約90%以上,能耗低,運行成本低。
★與傳統陶瓷過濾機相比增加了濾餅洗滌,適用需洗滌的物料。
★采用PLC、微機結合自動閥門控制,自動化程度高,降低勞動強度。
★結構緊湊,占地面積小,安裝維護方便。
★采用先進的排液系統,可適合任何工況條件下使用。
工作原理:
吸漿區:工作時浸沒在料漿的過濾板在毛細作用下結合真空壓力,表面吸附成一層濾餅,濾液通過濾板進分配閥至排液罐。
淋洗區:濾餅轉出料漿斗后,對濾餅進行噴淋洗滌。
干燥區:濾餅繼續在水環真空泵高真空力的作用下脫水。
卸料區:進入無真空的情況下,刮刀自動卸料。
反沖洗:工業水或濾液通過分配閥進入陶瓷板由內向外進行清洗。清洗堵塞的微孔。在陶瓷板使用一個周期后,采用超聲波配合低濃度酸混合清洗,保持陶瓷板的高效使用。

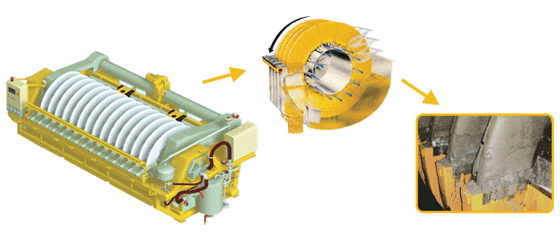

陶瓷過濾機效果圖
主要部件:過濾板、主機、氣水混合恒壓反沖洗系統、控制系統
應用范圍
目前已廣泛應用于礦山有色金屬、稀有金屬、黑色金屬,非金屬等精礦及尾礦脫水,化工行業氧化物、電解渣、浸出渣、爐渣的脫水及環保污水污泥廢酸處理等。物料細度從-200到-450目以及各種超細物料。
