剖析自吸泵的主要零部件

2013-02-28

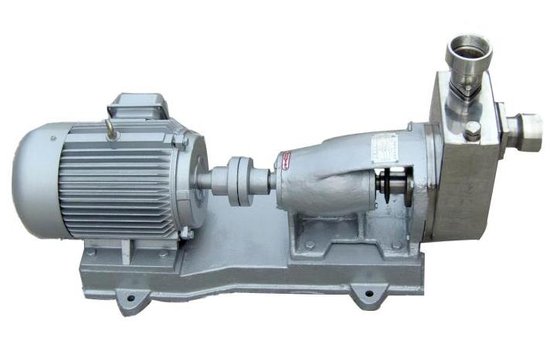

自吸泵的主要零部件

1）自吸泵葉輪：把來自原動機能量傳遞給液體的零件，分為：①閉式（具有前、后蓋板）；②半開式（前、后蓋板不全或只有后蓋板）；③開式（前、后蓋板都沒有或只有很短的后蓋板）；④無堵塞（用于輸送含有固體物、纖維狀物，葉片進、出口寬度一樣）；⑤管道式（流道像一根彎管）。

2）自吸泵的吸入室：使液體的損失均勻地進入葉輪的部件，分為：①錐形管狀；②圓環形；③半螺旋形。

3）自吸泵壓出室（或稱泵體）：使液體的損失，將葉輪中流出的液體收集起來，均勻地引至水泵的吐出口或次級葉輪，并將部分動能轉變?yōu)閴毫δ?，分為：①螺旋形；②環形；③徑向?qū)~；④流道式導葉；⑤扭曲式導葉；⑥錐體導葉。

4）自吸泵泵蓋：安裝在泵體上，并形成殼體的一部分的蓋。

5）自吸泵泵軸：支承葉輪并將動力傳給葉輪。

6）自吸泵軸封機構：擋住液體外溢的機構，分為：①填料密封；②水力密封；③機械密封；④浮動密封。

7）軸向力平衡機構：平衡軸向力的機構，分為：①平衡孔（鉆在葉片上）；②平衡鼓；③平衡盤。

8）自吸泵其他零部件：中段、軸承、軸承體、托架、支架（懸架）、聯軸器等。
