帕特:耐腐蝕污水泵技術知識闡述

2013-04-17

一、PWF耐腐蝕污水泵產品概述:
        PW、PWF型污水泵是單級、單吸、懸臂式離心污水泵。泵吸入口為軸向水平方向,泵排出口可根據需要裝成水平或垂直方向。主要由泵蓋、泵殼、葉輪、軸封、軸、和托架等零部件組成。軸封采用新穎的雙端面機械密封結構形式,泵與電機安裝在共同底盤上,通過彈性聯軸器由電機直接驅動。該泵具有效率高、節能顯著、運行平穩、性能可靠、維修方便等優點。
本司產品全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。
二、PWF耐腐蝕污水泵適用范圍:
        1、PW普通型污水泵可輸送污水、含有懸浮固體顆粒、長纖維物質及生活用廢水。泵體為優質鑄鐵材質,介質溫度不超過100℃。
        2、PWF型耐腐蝕污水泵可輸送帶有酸性、堿性或其他腐蝕性的污水,廣泛應用于化工、石油、輕工、食品、制藥、釀造、環保及污水處理等行業。泵體及過流部件采用304不銹鋼材質制造,介質溫度不高于100℃。
三、PWF耐腐蝕污水泵型號意義:
4 PWF
4 – 吐出口徑(寸)
P – 雜質泵
W – 排污泵
F – 不銹鋼材質

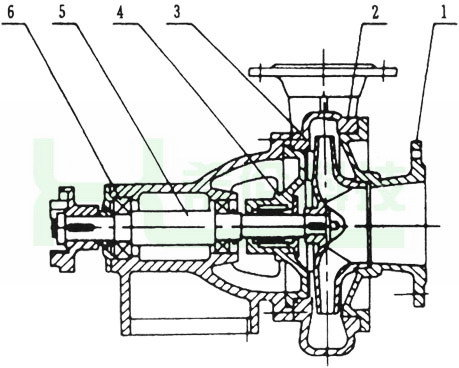

四、PWF耐腐蝕污水泵結構圖:



零件名稱              材        料   零件名稱            材           料   零件名稱                  材      料
     泵殼    ZG1Cr18Ni9或HT200       泵蓋   ZG1Cr18Ni9或HT200       葉輪   ZG1Cr18Ni9或HT200
       軸      1Cr18Ni9Ti或40Cr     密封座   ZG1Cr18Ni9或HT200       托架                 HT150



PWF型耐腐蝕污水泵的結構如圖所示,它主要由泵蓋(1)、泵殼(2)、葉輪(3)、軸封(4)、軸(5)和托架(6)等零部件組成。軸封采用新穎的雙端面機械密封結構型式。泵與電動機安裝在共同底盤上,通過彈性聯軸器由電動機直接驅動。從電動方向看泵,泵應為順時針方向旋轉。
五、PWF耐腐蝕污水泵性能參數范圍:
流量:36-180m3/h;
揚程:8.5-48.5m;
電機功率:4-30KW;

六、PWF耐腐蝕污水泵安裝裝配:
(一)機組安裝
       1、安裝后檢查泵軸和電動機軸的同軸度,兩聯軸器外國上、下、左、右的差數不得超過0.1毫米,兩聯軸器端面間隙差數一周上不得超過0.3毫米。
       2、泵本身不應承受過大的管道重量,當進出水管路及閥門的重量或力矩較大時,應另設管路支撐。
       3、泵的進水管路安裝,應防止漏氣和窩存空氣。
(二)泵的裝配
       1、泵解體拆卸時,應按以下順序進行:(1)拆下泵蓋;(2)擰松葉輪螺母,拆下葉輪螺母和防松墊片;(3)拉出葉輪,取出鍵;(4)拆下密封座蓋,取出機械密封;(5)拆下泵聯軸器和軸承端蓋,即可將兩滾動軸承連軸一起從托架上取出。
       2、解體后重新裝前,應清洗所有零部件,并在各配合面上涂油后再進行裝配。
       3、在托架的軸承腔內應裝鈣基潤滑脂70%左右,不得裝滿或過少。裝配機械密封時應注意保持動、靜環鏡面的清潔,密封腔  內充入適量的鈣基潤滑脂。
      4、裝配后,用手撥動泵聯軸器時,應轉動靈活勻調,無碰擦和異常聲音,否則應重新裝配。
七、PWF耐腐蝕污水泵使用和維護:
      1、泵應先灌液,并排去泵內空氣,然后起動。
      2、首次起動或更換電線接頭后,應先點動一下電動機,檢查轉向是否正確。
      3、泵的進水管路上如裝有閘閥,起動前應先將閘閥全開。硅液排氣后,關閉出水管路閘閥,起動泵,然后打開出水管路閘閥。調節到運行工況,不可以用關小進水管路上的閘閥來調節工況,停機前應先關閉出水管路閘閥,然后再停機。
     4、泵在運行中,如發現異常的震動和聲響,應立即停機檢查。正常情況下,運行3000小時后,應作一次解體檢查,并更換不宜再用的易損件。
     5、短時間停機時,如環境溫度低于被輸送液體凝固點要放空液體。長期停機,應將泵拆卸、清洗、重新裝配后妥善保管。






上海帕特泵業制造有限公司

2013年04月17日 星期三
