水環式真空泵真空引水詳解步驟

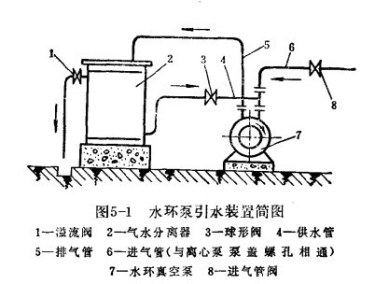

水環式真空泵引水裝置如圖5-1所示。水環式真空泵的進氣管6與水泵泵蓋的頂部相連,在沒有自來水的地方,必須配置氣水分離器,作為真空泵冷卻水和補充水的水源。
圖中供水管4必須與進氣管6相接,在運行過程中,氣水分離器的水在進氣管低壓的作用下,沿著管4不斷向水環式真空泵內供水。
水環式真空泵真空引水的步驟:首先關閉水泵壓力水管中的閘明,向水環式真空泵內注水。注完水后,關閉漏斗上的閥門,并打開進氣管上的閥門8及供水管的閥門3,然后開動水環式真空泵。這時,排氣管中有水和氣的混合物排出.開始時,混合物中氣體占主要成份,隨后,水的成份越來越多,直到全部為水時,說明水已全部充滿了水泵,于是引水完成,可以起動水泵了。再速即關閉進氣管上閥8,停止水環式真空泵運行。

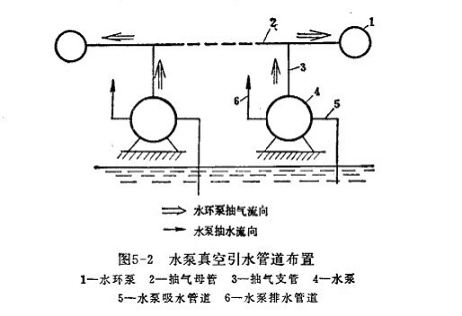

如果泵站中有兩臺以上的水泵,則可將水環式真空泵進氣管與抽氣母管相通,每臺泵的泵殼頂部通過抽氣支管與抽氣母管相連。在每個支管上都安裝一個閥門,以便可以單獨對每一臺泵抽氣。有時,為了備用起見,可以設置兩臺水環式真空泵,每一臺的進氣管上都安上閥門。當一臺發生故障時,可以關閉該泵上的進氣閥門,利用另外一臺抽氣,不致耽誤水泵的起動。正常情況下兩臺水環式真空泵可對水泵同時抽氣,以加快引水速度。整個管路布置如圖5-2所示。
