真空泵的拆卸與安裝的工作步驟

2012-05-29

真空泵的拆卸與安裝的工作步驟

1.拆缸與安裝 cookiecommons.com

(1)在拆缸之前.從真空泵內排油.

用手轉動風扇傳動皮帶，排出可能已聚在真空泵內的油.

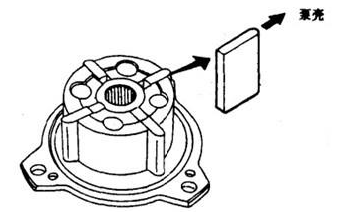

(2)在安裝葉片時.其圓柱形表面應正對泵殼，如下圖所示.

(3)當真空泵總成與交流發電機連接后.加入5毫升發動機機油，并能確保交流發電機皮帶輪能用手平穩地轉動.

2.檢查

清潔全部部件、按下面步驟檢查

(1)校查轉子和真空泵的配合面，以及中間盤與轉子的配合面有無磨損、刮傷情況.如有任何磨報或刮傷的明顯痕跡，應更換損傷部件.

(2)檢查葉片有無磨損和刮傷，必要時更換.

(3)檢查葉片的長度、寬度.

(4)檢查真空泵殼內側有無磨損，必要時更換.

(5)檢查轉子軸的縫隙和轉子軸齒端的磨損，必要時更換。

(6)檢查單向閥位置和紫銅墊圈有無彎曲和變形，必要時更換.

(7)檢查單向閥的動作，當用螺絲改錐或其它工具推壓?jiǎn)蜗蜷煏r(shí)，如下圖所示。閥的動作應平穩，如不合要求，應更換。

(8)檢查空氣泄漏.保持98~490千帕(1.0-4.9巴，1-5千克/厘米2)空氣壓力.必要時更換.

(9)檢查真空箱有無損壞或空氣泄漏，必要時更換.
