軸流泵知識連著看

2012-12-12

軸流泵的種類有哪幾種



軸流泵,軸流泵的種類,軸流泵有哪幾種

    軸流泵是葉片式泵的一種。它輸送液體不像臥式離心泵那樣沿徑向流動,而是沿泵軸方向流動,所以稱為軸流泵。又因為它的葉片是螺旋形的,很像飛機和輪船上的螺旋槳,所以有的又稱為螺旋槳泵。

 軸流泵的種類根據泵軸安裝位置可分為立式(圖1—24)、斜式和臥式三種。它們之間僅泵體形式不同,內部結構基本相同。
  我國生產較多的是立式軸流泵。

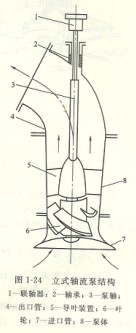

    圖1-24為立式軸流泵的內部結構, 軸流泵它主要由泵體、葉輪、導葉裝置和進出口管等組成。泵體形狀呈圓筒形,葉輪固定在泵軸上, 軸流泵泵軸在泵體內由兩個軸承支承, 軸流泵泵軸借頂部聯軸器與電動機傳動軸相連接。

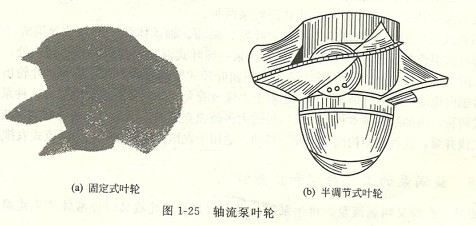

     軸流泵葉輪一般由2-6片彎曲葉片組成,形狀和電風扇葉片相似,有扭曲,外形如圖1-25所示。葉片的結構有固定的和螺旋角可以調節的兩種??烧{(diào)節葉片又有半調節式和全調節式的兩種。半調節式的葉片是可拆裝的,改變角度需把葉片松開用手工調節;全調節式的是通過一套專門的隨動機構自動改變?nèi)~片的角度。大型軸流泵的葉片大多為全調節式的。
    導葉裝置外形呈圓錐形或圓柱形,一般裝有6~10個導葉片。導葉裝置的作周是使從葉輪出來的液體流經導葉片所構成的流道后增加壓力,提高軸流泵的效率。

進口管為喇叭形的。出口管通常為60?;?0。的彎管,其作用是改變液體流出的方向。
