中開式離心泵徑向力產生原理分析

2012-12-17

中開式離心泵徑向力產生的原理

中開式離心泵的徑向力產生的原理，很多人都不懂這方面的東西，因為這是動力學方面的問題。下面來介紹一下中開式離心泵離心泵的徑向力是如何產生的：

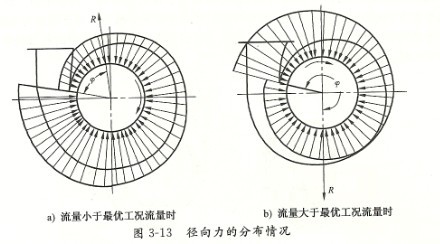

　　采用蝸形壓出室的中開式離心泵泵在工況時，蝸室各斷面中的壓力基本上是均勻的。當離心泵的流量小于工況流量時，蝸室中的液體流速減慢，而葉輪出口液體的絕對速度由出口速度三角形可看出大于工況時的絕對速度，同時也大于蝸室中的速度，從葉輪中流出的液體不斷撞擊著蝸室中的液體，使蝸室中的液體接受能量，蝸室中的液體壓力便自隔舌開始向擴散管進口不斷增加，如圖3-13a)所示。
　　當中開式離心泵的流量大于工況流量時，與上述情況相反，從葉輪中流出的液體的絕對速度小于工況時的絕對速度，也小于蝸室中的液體流速，兩種液體蝸室中撞擊的結果，是蝸室中的液體要不斷傳出能量，以增加從葉輪中流出的液體的速度，這樣，蝸室中的液體壓力自隔舌至擴散管進口是逐漸降低的，如圖3-13b)所示。
　　蝸室各斷面中的壓力不相等，液體作用于葉輪出口處的圓周面上的壓力也各不相等。于是在葉輪上就產生一個徑向力。又因為葉輪周圍液體壓力分布的不均勻，破壞了葉輪中液體的軸對稱流動，壓力大的地方液體自葉輪中流出得少.壓力小的地方液體自葉輪中流出得多。由于中開式離心泵沿葉輪的圓周液體流出的多少不一樣，所以作用于葉輪圓周上的液體動反力也不一樣，這又引起一個徑向力。作用于葉輪上的徑向力就是上述兩個徑向力的向量和。

　　簡單點的說，就是具有蝸形壓水室的中開式離心泵，在運轉中會產生作用于葉輪上的徑向力，使軸受交變應力，產生定向的撓度。
